Результат выполнения технологической разработки.

Данный способ возведения подземной части здания заключается в том, что сначала разрабатывают котлован для технического подполья или подвала, погружают в грунт сваи (см.рисунок) с расположением верхних их торцев выше уровня дна котлована, осуществляют их срезку до проектной отметки.

Каркасы ростверка устанавливают на верхние торцы свай, крепят к ним и выпускам арматуры свай сваркой. Затем осуществляют монтаж стеновых панелей обеих сторон пространственного каркаса (панели применяют плоские ребристые или вместо панели с внешней стороны выполняют кладку из облицовочных бетонных блоков), к которому крепят эти панели за счет петель. В нижней части панели крепят за счет заделки в грунт не менее 200 мм.

После монтажа панелей производят засыпку пространства между панелями сухим песком механизированным способом до отметки низа ростверка. В образовавшуюся полость между панелями и засыпкой укладывают бетонную смесь, после приобретения бетоном ростверка проектной прочности осуществляют последующие работы.

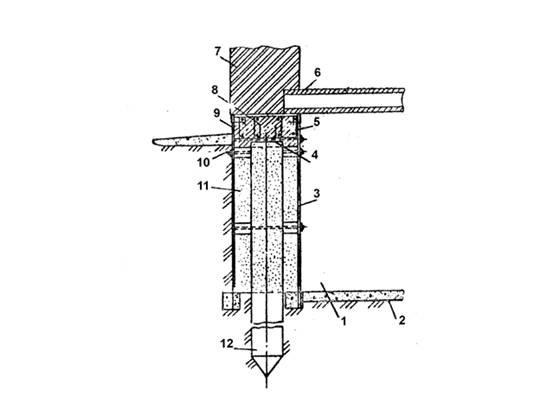

Схема подземной части здания:

1 - котлован; 2 - дно котлована; 3 - сборные элементы панелей; 4 - торцы свай; 5 - арматура ростверка; 6 - плита перекрытия; 7 - стена; 8 - концы оголенной арматуры свай; 9 - верхние части панелей; 10 - монолитный ростверк; 11 - материал засыпки; 12 - свая
