Номер 24-100-01 |
|||
|
Наименование проекта Высокочастотный измеритель металлических покрытий |
|||
|
Назначение Неразрушающий контроль толщины отражающего алюминиевого покрытия. |
|||
|
Рекомендуемая область применения При контроле толщины отражающего алюминиевого покрытия. |
|||
|
Описание Результат выполнения конструкторской разработки. Принцип работы измерителя основан на вихретоковом методе контроля изменения выходного напряжения преобразователя прямо пропорционально толщине покрытия. Конструктивно измеритель представляет собой прямоугольный каркас с установленными на нем печатными платами; закрывающиеся кожухом с ручками для переноса. На лицевой панели расположены органы управления и цифровое табло. Преобразователь выполнен в виде цилиндра диаметром 25 мм и соединен с измерителем экранированным кабелем. Структурная схема измерителя представлена на рисунке. При наложении на измеряемую поверхность преобразователя 1, возбуждающая обмотка которого питается от ВЧ генератора 6, изменение выходного сигнала преобразователя поступает на ВЧ усилитель 2, затем преобразовывается детектором 3 и подается после УПТ 4 на блок цифровой индикации 5. При ненагруженном преобразователе сигнал с выхода УПТ, усиленный относительно постоянного уровня, заданного источником опорного напряжения 7 с помощью ручной подстройки нуля, поступает на преобразователь малых значений выходного напряжения 8, который автоматически устанавливает нуль показаний на цифровом табло.

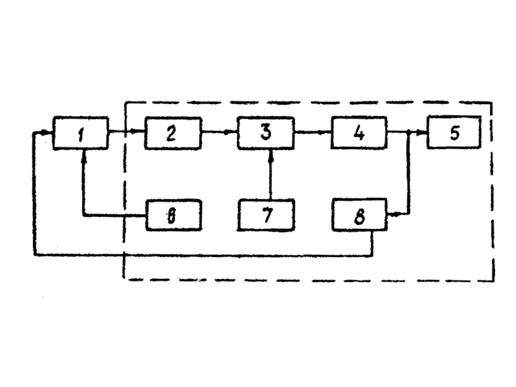

Структурная схема измерителя |
|||
|
Преимущества перед известными аналогами Оперативный контроль толщины покрытия для своевременного корректирования технологического режима. |
|||
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудоемкости в 2 раза. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 23.04.2001 |
