Результат выполнения конструкторской работы.

Рама 1(см.рисунок)культиватора-плоскореза при работе опирается на два опорных колеса 3, служащих для регулированияглубины обработки почвы. Стойки колес закрепляются в кронштейнах, которые крепятся к боковым продольным брусьям рамы с помощью регулировочных болтов. К раме посредством болтового соединения крепятся корпусы плоскорезов 2.

Корпус плоскореза имеет ширину захвата 76 см, угол раствора крыльев 75 ^о и оборудован вертикальными стабилизаторами-рыхлителями. Стабилизаторы служат опорой для предотвращения сдвига агрегата в ту или иную сторону, то есть способствуют устойчивости движения. В верхней части стойки корпуса приварен упор для установки болта, который служит для регулировки в вертикально-продольной плоскости при установке его на раму.

Технологический процесс протекает следующим образом. При движении агрегата по полю корпусы заглублены на установочную глубину. Лемехи подрезают слой почвы, который, встречаясь со стабилизаторами-рыхлителями, разделяется ими в вертикальной плоскости на более мелкие части, обеспечивая качественное крошение почвы. Подрезаются корни сорных растений, сохраняется стерня и другие пожнивные остатки.

Культиватор-плоскорез КПГ-3 успешно прошел государственные приемочные испытания и решением Кировской государственной зональной машиноиспытательнойстанции рекомендован к постановке на производство опытной партии.

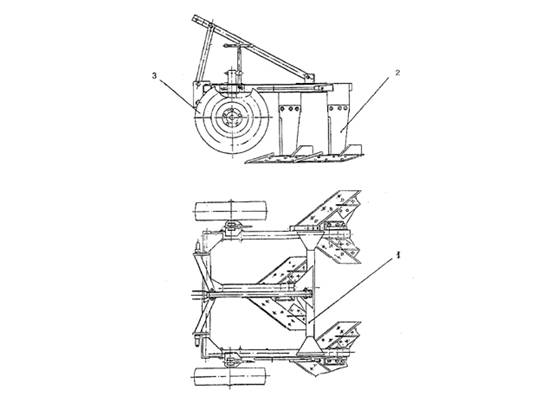

Схема плоскореза-глубокорыхлителя КПГ-3
