Результат выполнения конструкторской работы.

Диаметральный вентилятор состоит из колеса 1 (см.рисунок) с криволинейными лопатками, всасывающего патрубка 9, спирального корпуса 8 и выходного патрубка 2, разъединенного делительной стенкой 5 на нижний 7 и верхний 6 выходные каналы, прямолинейной жалюзийной плоскости 3 и регулировочной заслонки 4.

Вентилятор работает следующим образом. При вращении колеса 1 воздушный поток засасывается через всасывающий патрубок 9, захватывается криволинейными лопатками колеса и нагнетается внутрь него, откуда вторично проходит через межлопаточные каналы и после этого поступает в выходной патрубок 2. Поток формируется спиральным корпусом 8 и под действием центробежных сил выравнивается по всей высоте выходного патрубка 2. Затем кромка делительной стенки разъединяет воздушный поток на две части, которые нагнетаются в верхний 6 и нижний 7 выходные каналы, откуда используются по назначению.

Количественная характеристика воздушного потока в каналах зависит от соотношения глубины h_н/ h_в нижнего 7 и верхнего 6 каналов. Для независимого регулирования скорости воздуха в выходных каналах необходимо соблюдать соотношение глубины h_н/ h_в= 1…1,3. Расстояние от оси симметрии колеса е=(1,2…1,5) Чd ₂ обеспечивает допустимое выравнивание воздушного потока по глубине выходного канала. При выполнении диаметрального вентилятора с параметрами, отличающимися от представленных выше, значительно ухудшаются показатели его работы. Различная величина скорости воздуха в выходных каналах достигается за счет установки на кромке делительной стенки поворотной регулировочной заслонки. В зависимости от назначения и технических требований можно использовать вентилятор с двумя выходными каналами различной глубины.

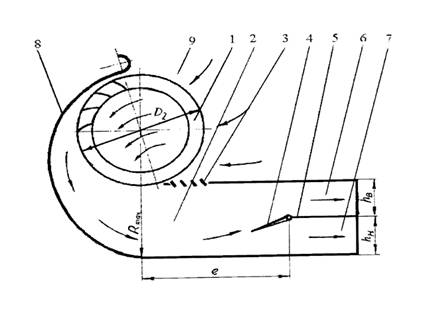

Схема диаметрального вентилятора с двумя выходными каналами

- движение воздуха
