Результат выполнения конструкторской разработки.

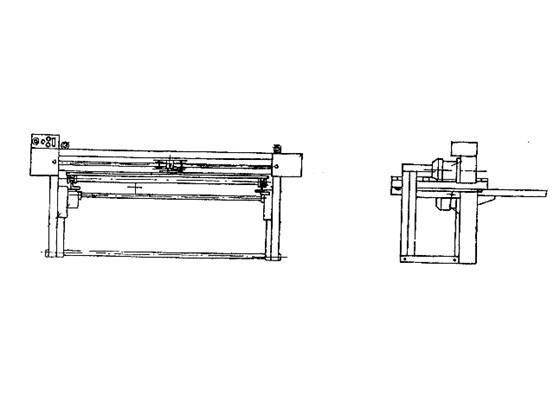

Станина состоит (см.рисунок) из двух сварных опор рамного типа: левой и правой, соединенных между собой стяжками.

Подвижный стол состоит из сварной рамы. Рабочая плоскость стола выполнена из деревянных досок.

Механизм подъема (опускания) стола состоит из червячного редуктора и двух зубчато-реечных пар, расположенных на левой и правой направляющих. При вращении электродвигателя крутящий момент передается реечной передаче через вал, в результате чего зубчатое колесо, обкатывая рейку, поднимает стол вверх или вниз.

Для осуществления желаемого натяжения шлифовальной ленты в зоне опоры ведомого шкива имеется натяжное устройство.

В качестве режущего инструмента принимается бесконечная шлифовальная лента шириной 155 мм, изготовленная из шлифовальной шкурки.

Шлифовальная лента надевается на ведущий и ведомый шкив и натягивается с помощью натяжного устройства.

Деталь, подлежащая обработке, устанавливается на стол, обрабатываемой поверхностью вверх, причем одной своей кромкой должна быть прижата к упору, во избежание смещения заготовки со стола.

Движущаяся шлифовальная лента прижимается утюжком к поверхности обрабатываемой детали.

Шлифовально-ленточный станок с подвижным столом
