Результат выполнения конструкторской разработки.

Ленточнопильный станок имеет нижний приводной и верхний натяжной пильные шкивы, механизм установки по высоте верхнего пильного шкива и натяжения пильной ленты, механизм наклона верхнего шкива в вертикальной плоскости, обеспечивающий правильное набегание пильной ленты на шкивы, направляющие и опорные устройства для рабочей ветви пильного полотна, ловитель пильного полотна, рабочий стол, по которому вручную подается заготовка на распиловку, а также станину, защиту пильного полотна, электрооборудование.

Принцип работы станка основан на непрерывном движении пильного полотна, создаваемом вращающимися пильными шкивами.

Станина является базовой деталью для всего станка. Она выполнена сварной из листового проката. Станина служит для крепления и соединения всех узлов станка.

Верхний пильный шкив - стальной с отверстиями, смонтирован в ступице консольно на оси, закрепленной в ползуне. Ползун перемещается вертикально в направляющих корпуса, качающегося на оси.

Качающийся корпус крепится к станине через кронштейн. Кронштейн имеет горизонтальную фитинговую регулировку.

Верхний пильный шкив имеет возможность наклона для обеспечения устойчивого положения пилы на шкивах.

Нижний пильный шкив установлен в нижней части станины.

Станок снабжен подвижным ограждением пильной ленты, одним ловителем пилы, двумя устройствами - направляющими пильной ленты.

На подвижной штанге закреплено верхнее направляющее устройство пильной ленты. Направляющее устройство представляет собой два боковых опорных ролика и один ролик торцовый, который закреплен в корпусе.

Для очистки нижнего шкива от налипших опилок служит узел очистки нижнего шкива. Он обеспечивает постоянный прижим очистителя к шкиву.

Крепление всего узла к станине производится при помощи кронштейна.

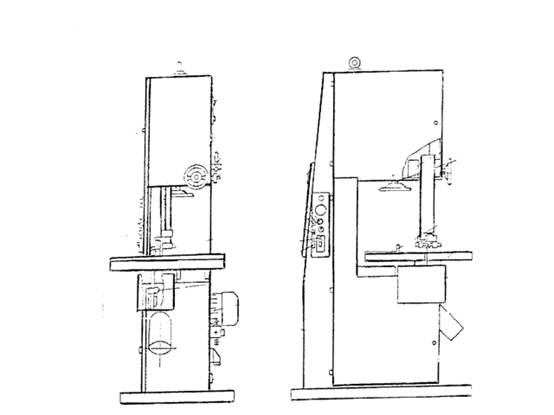

Общий вид станка
