Номер 24-054-01 |
|
Наименование проекта Трансформатор без потоков рассеяния |
|
Назначение Упрощение технологии изготовления, повышение удельной мощности и надежности работы. |
|
Рекомендуемая область применения В качестве однофазных и трехфазных силовых и специальных трансформаторов: выпрямительных, сварочных, печных, измерительных, пик-трансформаторов и т.д. |
|

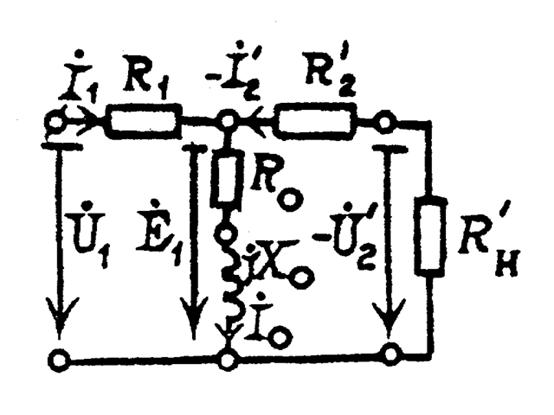

Описание Результат выполнения конструкторской разработки. Принцип действия трансформатора может быть рассмотрен по приведенной схеме замещения (см.рисунок), выполненной на основе уравнений первичной и вторичной обмоток:
При подведении к первичной обмотке напряжения
u
1 протекает ток
Трансформатор включает:
r o - активное сопротивление намагничивающего контура; r 1 - активное сопротивление первичной обмотки;
Х о - индуктивное сопротивление намагничивающего контура; v 1 - первичное напряжение трансформатора;
При подключении сопротивления rн протекает ток
Конструкция обмотки выполняется в зависимости от номинального тока и номинального напряжения обмотки. Технология изготовления обмоток упрощена вследствие их секционного исполнения. Выполнение обмоток трансформатора секционированными позволило более чем в 5 раз увеличить поверхность охлаждения обмоток, улучшить условия охлаждения и выполнить трансформатор охлаждаемым воздухом.
|
|
Преимущества перед известными аналогами Малая масса; улучшение охлаждения. Отсутствие потоков рассеяния, высокий КПД, косинус , отсутствие сложных схем управления, низкая стоимость, ремонтопригодность. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение материалоемкости в 1,6 раза, улучшение качества изделий в 1,4 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 22.02.2001 |
которым создается магнитное поле Ф
о, индуктирующее с частотой
f
1= 50 Гц в первичной и вторичной обмотках ЭДС
и
- активное сопротивление вторичной обмотки;
- сопротивление нагрузки;
- вторичное напряжение трансформатора.
. Магнитопровод трансформатора выполняется стержневым, броневым или тороидальным шихтованным, прямоугольным или ступенчатым сердечником. Сердечник собирается из листов электротехнической стали толщиной 0,15; 0,35; 0,5 мм марок 1211; 1411; 1511; 2013; 2211; 2312; 2411, а также холоднокатаной стали 3413.
