Результат выполнения конструкторской разработки.

Машина состоит из статора, состоящего из 2р=2 полюсов, зубчатого барабанного якоря, в пазах которого уложены секционные стороны 1-6 (см.рисунок), присоединенные соответственно к коллекторным пластинам 1-6, выполненных ступенчатыми с числом ступенек, равным целому числу [z/2]-1. При этом каждая последующая ступень коллекторной пластины сдвинута по длине коллектора на длину ступени, а по диаметру коллектора смещена по направлению вращения в режиме двигателя на ширину ступени.

Отрицательная и положительная щетки установлены на геометрической нейтрали и выполнены соответственно из 7, 8 и 9, 10 секций щеток, подключенных к одному источнику 11 питания через электрические вентили Д1-Д4, включенные относительно источника параллельно, а по отношению к секции щеток 7, 8 и 9, 10 и секционным сторонам обмотки якоря 1-6 - последовательно.

Для устранения замыкания секций щеток 7 и 8 между собой, замыкания щеток 9 и 10, исключения электрического соединения с двумя соседними обмотками и исключения этим самым уравнительного тока, секции щеток 7, 8, 9 и 10 смещены относительно друг друга на расстояние, превышающее ширину секции щетки.

Работа машины заключается в следующем. При подключении секций щеток 7, 8 и 9, 10 к источнику 11 в секционных сторонах 1-6 протекают токи, симметричные относительно полюсов и при возбуждении в полюсах индуктора s и n, с числом 2р=2 полюсов, магнитного потока, создается вращающий момент, приложенный к якорю в направлении стрелки Д.

В результате движения якоря геометрическую нейтраль проходят последовательно секционные стороны обмотки 1-6 якоря. Первыми в коммутацию вступают секции разнополярных щеток 8 и 10, после которых вступают в коммутацию следующие секции разнополярных щеток 7, 9.

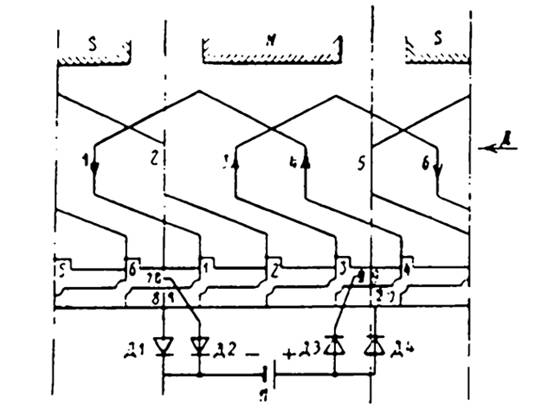

Схема машины постоянного тока с разомкнутой обмоткой якоря
