Результат выполнения конструкторской разработки.

Особенностью конструкции бесконтактного каскадного синхронного генератора (БКСГ) является выполнение обмотки возбуждения из двух обмоток Д и Е (рис.1).

Обмотка Д по отношению к зажимам А ₁ В ₁ С ₁ выполняет функции трехфазной обмотки якоря возбудителя, а по отношению к зажимам А ₂ В ₂ С ₂ выполняет функцию трехфазной обмотки возбуждения генератора.

Обмотка Е по отношению к зажимам а ₂х ₂, в ₂у ₂, с ₂z₂ представляет собой дополнительную трехфазную обмотку возбуждения генератора.

В обмотке Д обмотка возбуждения А ₂ В ₂ С ₂ и дополнительная обмотка с ₂ х ₂, в ₂у ₂, с ₂z₂ соединены последовательно и включены согласно в треугольник (рис.1, рис.2).

На статоре БКСГ в общих пазах расположены обмотка якоря генератора с 2Р ₂=2 полюсами и обмотка возбуждения возбудителя с 2Р ₁=4 полюсами.

БКСГ работает следующим образом. При вращении обмотки Д ротора с числом пар полюсов Р ₁, частотой вращения n ₁ на клеммах А ₁ В ₁ С ₁ создается напряжение, под действием которого протекает ток с частотой f ₁. В то же время по обмоткам А ₂ В ₂ С ₂ и а ₂х ₂, в ₂у ₂, с ₂z₂ с числом пар полюсов Р ₂ протекает ток частотой f₂ (частота вращения поля n₂). Результирующая частота вращения магнитного поля возбуждения генератора будет равна n=n ₁+n ₂.

Число витков в дополнительной обмотке выбирается таким образом, чтобы согласовать напряжение звезды и треугольника.

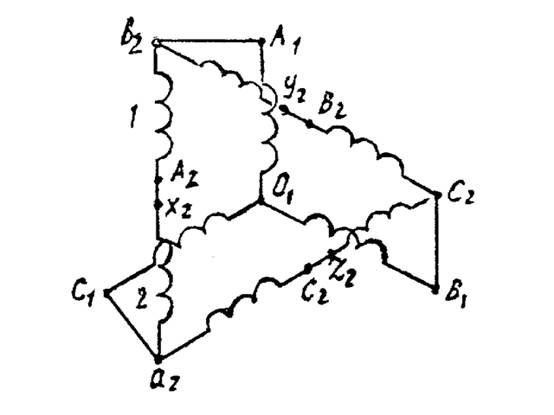

Рис.1. Электрическая схема соединения обмоток

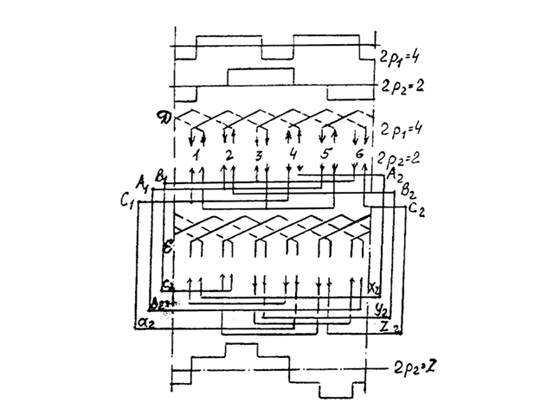

Рис.2. Принципиальная электрическая схема включения обмоток
