Результат выполнения конструкторской разработки.

Машина содержит параллельные совмещенные статорные обмотки 1 и 2 (см.схему) со стороны клемм А ₁ В ₁ С ₁ и А ₂ В ₂ С ₂, выполняющие функцию якорных обмоток генератора, а по отношению к клеммам О ₁ О ₂ и О ₃ О ₄, выполняющие функцию обмоток возбуждения возбудителя. Параллельные совмещенные обмотки 3 и 4 ротора по отношению к зажимам А ₃ В ₃ С ₃ и А ₄ В ₄ С ₄ выполняют функцию якорных обмоток возбудителя, а со стороны зажимов О ₅ О ₆ и О ₇ О ₈ выполняют функцию обмоток возбуждения генератора. При этом как якорные обмотки возбудителя (клеммы А ₃ В ₃ С ₃ и А ₄ В ₄ С ₄), так и якорные обмотки генератора (клеммы А ₁ В ₁ С ₁ и А ₂ В ₂ С ₂) работают параллельно. Обмотки возбуждения возбудителя (О ₁ О ₂ и О ₃ О ₄) и обмотки возбуждения генератора (клеммы О ₅ О ₆ и О ₇ О ₈) соединены последовательно.

Последовательное соединение обмоток возбуждения возбудителя со стороны клемм О ₁ О ₂ и О ₃ О ₄, входящих в параллельные совмещенные обмотки 1 и 2 статора, возможно в том случае, когда обмотки 1 и 2 со стороны клемм А ₁ В ₁ С ₁ и А ₂ В ₂ С ₂ работают каждая на отдельные нагрузки. В общем случае число витков в параллельных совмещенных обмотках 1 и 2 может быть различным, поэтому машина может быть выполнена на несколько разных напряжений. v_Г1 и v_Г2, необходимых в ряде специальных случаев, что является весьма эффективным средством, так как вследствие этого отпадают дополнительные преобразователи напряжения, увеличивающие массу энергосистемы в целом.

Обмотки возбуждения генератора (клеммы О ₅ О ₆ и О ₇ О ₈) могут быть соединены последовательно, когда якорные обмотки возбудителя (клеммы А ₃ В ₃ С ₃ и А ₄ В ₄ С ₄ ) электрически между собой не связаны. Это условие выполняется при работе каждой параллельной якорной обмотки возбудителя (клеммы А ₃ В ₃ С ₃ и А ₄ В ₄ С ₄), соответственно на свой выпрямительный блок ВБ ₁ и ВБ ₂. Выходные клеммы выпрямительных блоков соединены параллельно вследствие того, что выпрямители объединяемых блоков включены встречно. Выпрямительные блоки работают параллельно на общую нагрузку, которой является обмотка возбуждения генератора.

Принцип действия машины заключается в следующем. При вращении ротора и подведении к обмотке возбуждения (клеммы О ₁ О ₂ и О ₃ О ₄) обмоток 1 и 2 постоянного тока, создающего неподвижное относительно статора магнитное поле с числом полюсов 2Р ₁, вследствие чего во вращающейся обмотке ротора на клеммах А ₃ В ₃ С ₃ наводится ЭДС с частотой f₁, которая через выпрямительные блоки ВБ ₁ и ВБ ₂ приложена к обмотке возбуждения генератора (клеммы О ₅ О ₆ и О ₇ О ₈) и создает постоянный ток. Этот ток создает относительно ротора неподвижное магнитное поле с числом полюсов 2Р ₂, которое наводит на выходных клеммах А ₁ В ₁ С ₁ и А ₂ В ₂ С ₂ обмоток 1 и 2 ЭДС генератора с частотой f ₂.

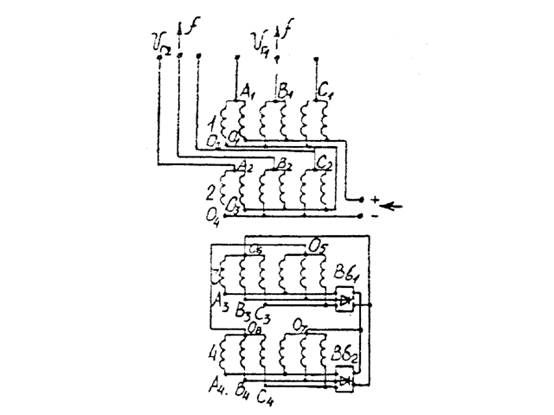

Схема соединения обмоток машины
