Номер 24-041-01 |
|
Наименование проекта Бесконтактный автомобильный генератор |
|
Назначение Снижение эксплуатационных расходов, повышение срока службы и надежности. |
|
Рекомендуемая область применения При применении в качестве автономного источника с низкооборотными дизельными двигателями. |
|

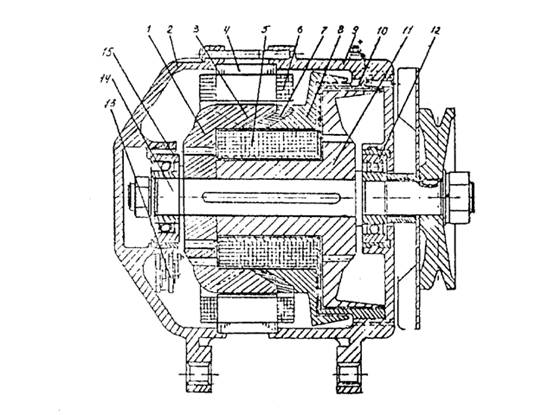

Описание Результат выполнения конструкторской разработки. Генератор состоит из статора 4 (см.рисунок)с обмоткой6 переменного тока, подшипниковых щитов 2 и 9, ротора, состоящегоизкогтеобразных полюсов3, соединенных междусобойнемагнитным материалом 7 и установленных на полюсныхшайбах1 и 8. Магнитная втулка 11 напрессована на вал 14, вращающийсяв подшип-никах 15 и 12. Кольцевая обмоткавозбуждения5 установлена на ферромагнитной обойме 10, расположенноймежду полюсными шайбамии магнитной втулкой. Ферромагнитнаяобоймас помощьювинтов закрепленак подшипниковому щиту 9.Один конец обмотки возбуждения соединен смассой, второй - выведен наизо-лированную плюсовую клемму. Для улучшенияохлаждения обмотки возбуждения в полюсных шайбахвыполнены аксиальныеканалы. В режиме генераторакогтеобразныеполюсас полюсными шайбами, установ-ленные на валу, приводятсяво вращениепосредством внешних сил. При подведении постоянного токакобмотке возбуждения последовательно черезстатор, когтеобразные полюса,полюсные шайбы,магнитную втулку, ферромагнитную обойму протекает магнитный поток, который индуктирует в обмотке переменного тока переменную электродвижущую силу, выпрямляемую посредством блока вентилей13.
|
|
Преимущества перед известными аналогами Неподвижное крепление обмотки возбуждения исключает короткое замыкание витков. Увеличение в конструкции генератора сечения дополнительных воздушных зазоров. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Экономия материалов в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 12.02.2001 |
