Результат выполнения конструкторской разработки.

Машина состоит из статора, состоящего из 2р= 2 полюсов, зубчатого барабан-ного якоря, в пазахкоторого уложены секционные стороны 1-6(см.рисунок), присое-диненные соответственно к коллекторным пластинам 1-6, выполненных ступенчаты-тымис числом ступенек, равном целому числу [z/2] - 1. Приэтомкаждая последующая ступень коллекторной пластинысдвинута по длине коллектора надлинуступени, а по диаметру коллектора смещена по направлению вращения в режиме двигателя на ширину ступени.

Отрицательная и положительная щетки установлены на геометрической ней-тралии выполненысоответственно из 7,8 и 9,10 секций щеток, подключенных к одному источнику11питаниячерезэлектрические вентили Д1-Д4, включенные относительно источникапараллельно, а по отношению к секциищеток 7,8и 9,10 и секционнымсторонам обмоткиякоря1-6 - последовательно.

Для устранения замыканиясекцийщеток 7 и 8 между собой, замыканиящеток 9 и 10, исключенияэлектрического соединенияс двумясоседними обмотками и исклю-ченияэтим самым уравнительного тока, секции щеток 7,8, 9 и 10 смещены относи-тельно друг друга на расстояние, превышающееширину секции щетки.

Работа машины заключаетсяв следующем. При подключении секций7,8 и 9,10 к источнику 11 в секционных сторонах 1-6 протекают токи, симмет-ричные относительно полюсови при возбуждениив полюсах индуктора sиn, с числом 2р=2 полюсов,магнитного потока,создаетсявращающиймомент, приложенныйк яко-рю в направлении стрелки Д.

Врезультате движенияякорягеометрическуюнейтральпроходятпоследо-вательно секционные стороны обмотки 1-6 якоря. Первыми в коммутациювступают секции разнополярных щеток 8 и10,послекоторых вступают в коммутацию следующие секции разнополярных щеток 7, 9.

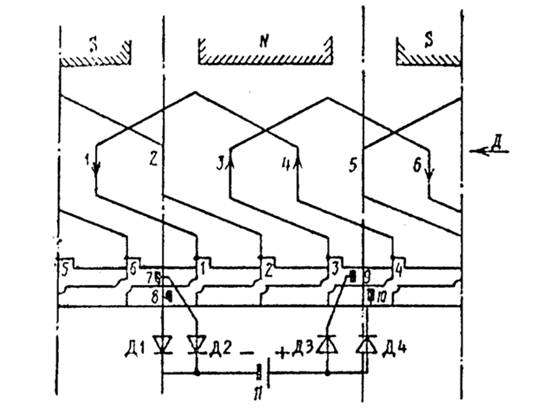

Схема машины постоянного тока с разомкнутой обмоткой якоря
