Номер 24-025-01 |
|
Наименование проекта Бесконтактный синхронный генератор |
|
Назначение Использование в качестве источника питания синусоидального тока и решает проблему бесконтактного возбуждения синхронных машин, выполняемых на частотах вращения 0,06 - 24 тыс. оборотов в минуту и мощности 0,001-10 МВт и выше. |
|
Рекомендуемая область применения При использовании в качестве источника питания синусоидального тока, при решении проблемы бесконтактного возбуждения синхронных машин. |
|

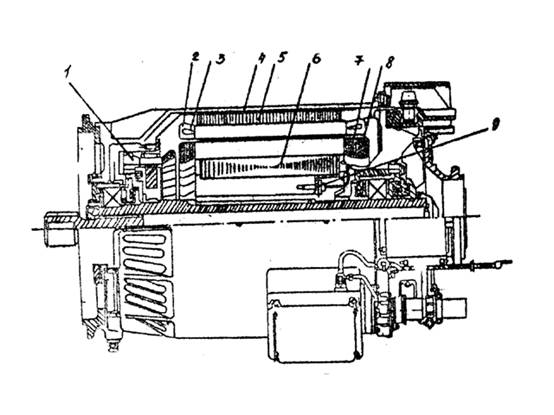

Описание Результат выполнения конструкторской разработки. Бесконтактный синхронный генератор (БСГ) выполнен в неявнополюсном исполнении с совмещением возбудителя в генераторе с числом пар полюсов р 1=2р 2. БСГ состоит из корпуса 4 (см.рисунок), пакета статора 5, в выштампованных пазах которого уложены обмотка якоря 2 генератора и обмотка возбуждения 3 возбудителя, пакета ротора 6, в выштампованных пазах которого уложены обмотка якоря 7 возбудителя с совмещенной в ней части обмотки возбудителя 8 генератора, выпрямительного блока 9, который расположен между обмоткой якоря возбудителя и обмоткой возбуждения генератора, подвозбудителя 1. При вращении ротора подвозбудитель работает в генераторном режиме и его выпрямительное напряжение подается на обмотку возбуждения возбудителя и создается неподвижное относительно статора магнитное поле. Во вращающейся обмотке якоря возбудителя индуктирутся ЭДС, которая выпрямляется посредством выпрямительного блока и питает обмотку возбуждения генератора, создавая магнитное поле генератора, индуктирующее в обмотке якоря генератора ЭДС. Выходное напряжение генератора высших гармоник при измерении под нагрузкой индикатором нелинейных искажений составляет 4,6% при допустимом 7%.
|
|
Преимущества перед известными аналогами БСГ имеет в общем магнитопроводе совмещенный возбудитель и генератор. Совмещенный возбудитель имеет запас по мощности более чем в 10 раз. Конструктивная простота, технологичность изготовления, надежность в работе. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Улучшение качества изделий в 3 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 30.01.2001 |
