Номер

20-138-01

Наименование проекта

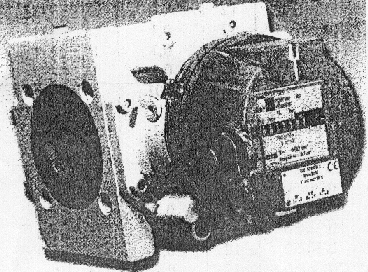

Промышленный счетчик газа роторного типа

Назначение

Коммерческий учет потребления неагрессивных газов и газовых смесей

Рекомендуемая область применения

Газопотребление на промышленных объектах

Описание

Результат выполнения конструкторской разработки.

В состав счетчика входят: измерительная камера; два ротора, вращающихся в противоположных друг относительно друга направлениях за счет зубчатых колес; отсчетное устройство; система смазки движущихся деталей.

Отсчетное устройство в стандартном исполнении оснащается двумя низкочастотными датчиками импульсов НЧ; датчиком, регистрирующим несанкционированное воздействие магнитным полем (НВМП) на работу датчиков НЧ. Он может быть подключен к сигнализирующему устройству, которое будет отслеживать подобные нештатные ситуации.

Принцип действия счетчика заключается в следующем. Поток газа вращает роторы, которые отсекают определенные порции газа и перемещают ее от входного к выходному патрубку. Количество оборотов роторов пропорционально объему газа, прошедшего через счетчик.

В отсчетном устройстве механический сумматор фиксирует этот объем и отображает в единицах объема

Особенности эксплуатации: рекомендуется установить перед счетчиком фильтр, степень очистки 100 мкм; прямой участок трубопровода перед местом установки счетчика не требуется; обслуживание включает контроль уровня масла и его замену один раз в пять лет; температура газа и окружающей среды от минус 20 до +60 град С; температура транспортировки и хранения от минус 40 до +70 град С.
