Результат выполнения конструкторской разработки

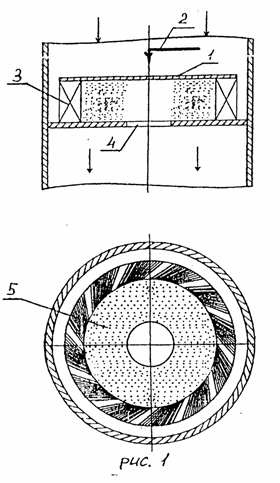

Задачи газоочистки по улавливанию частичек диаметром до 2 мкм решаются аппаратами сухой очистки - центробежными циклонами ЦЦК, а для улавливания более мелких частичек разработаны аппараты мокрой очистки-ЦБА. Эффективность газоочистки достигается за счет взаимодействия газа с жидкостью в поле центробежных сил, что позволяет в десятки раз увеличить скорость газа. На рис. 1 показан разрез ЦБА. Загрязненный газ попадает на днище завихрителя 1, сюда же попадает жидкость через патрубок 2. Далее газ вместе с жидкостью растекаются по донышку и через тангенциальные щели 3 поступают через центральное отверстие внутрь завихрителя, где равномерно диспергируются, образуя вращающийся газожидкостный слой 5 с развитой мгновенно обновляющейся поверхностью контакта фаз, в котором эффективно протекают процессы межфазного тепло и массообмена. Устойчивый слой формируется при гидравлических потерях 100-150 мм водяного столба, но чем больше можно использовать перепад давления, тем при больших скоростях будут протекать процессы тепло и массообмена, а значит тем меньше будут габариты и металлоемкость газоочистного оборудования. Кроме того в ЦБА можно эффективно охлаждать воздух при снятии тепла технологического оборудования, или наоборот, охлаждать дымовые газы, используя их тепло для нагрева воды, которую можно использовать для подогрева дутьевого воздуха или воды, идущей на подпитку котла, подогрева теплиц и т. д.
