Результат выполнения научно-исследовательской работы

Изобретение относится к области тонкопленочной технологии и предназначено для использования в микроэлектронике и интегральной оптике.

Задачей, на решение которой направлено заявляемое изобретение, является расширение арсенала технических средств магнетронного распыления путем достижения следующего технического результата: исключения локальных перегревов мишени неконтролируемыми дугами. В отсутствие локальных перегревов не происходит и разрушения мишеней, что позволяет увеличить скорость их распыления.

Указанная задача решается тем, что распыление производят в среде электроотри­цательного газа или смеси газов, содержащей электроотрицательную компоненту, а параллельно разрядному промежутку включают электрический конденсатор, который вместе с разрядным промежутком создает систему параметрической генерации. Колебания, усиливаемые и поддерживаемыми этой системой, инициируются колебаниями плазмы в разрядном промежутке. При этом в цепи разряда протекает пульсирующий ток, в то время как приложенное к указанной системе напряжение - постоянное, т.е. предлагаемому способу присущи преимущества высокочастотного магнетронного распыления, которое обычно требует для своего осуществления гораздо более сложного и дорогого оборудования.

Примером конкретного исполнения может служить (Рис. 1) следующий режим магнетронного распыления низкоомной керамики на основе оксида цинка, легированного алюминием, в смеси газов аргона (80%) и кислорода (20%): давление в. камере 1 -4•10 ^-4 Торр, расстояние от мишени 2 до анода 3 - 0,1 м, площадь мишени - 0,035 м ², напряжение блока питания 4 - пульсирующее (50 Гц, однополупериодное выпрямление) 550 В, емкость конденсатора 5, включенного параллельно разрядному промежутку - 1,0 мкФ. Частота осцилляции напряжения тока разряда составляет при этом около 10 кГц. Соответствующая осциллограмма приведена на Рис. 2.

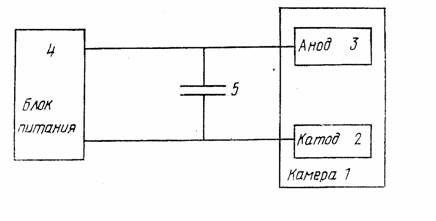

Рис. 1

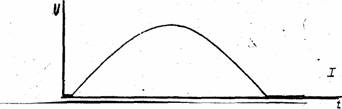

Рис.2
