Номер 15-031-01 |
|
Наименование проекта Воздухораспределитель с направляющими поворотными секциями |
|
Назначение Вентиляция рабочих зон производственных помещений. |
|
Рекомендуемая область применения Оборудование для вентиляции и кондиционирования. |
|

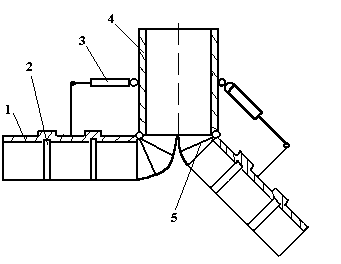

Описание Результат выполнения конструкторской разработки. Воздухораспределитель содержит (см. рисунок) подводящий цилиндрический патрубок 4, присоединенные при помощи шарнира к его выходному торцу откидывающиеся секции 1, снабженные фиксаторами 3 положений, гофрированные проставки 5, прикрепленные своими краями к торцам патрубка и секции и изготовленные из гибкого материала. Причем секции выполнены в виде расширяющихся в продольном сечении лотков. На внутренней поверхности каждой секции выполнено по крайней мере одно поперечное углубление 2.
Принцип действия воздухораспределителя. При необходимости изменения направления истечения воздушной струи из патрубка расширяющиеся лотки откидывают на фиксированные фиксаторами в вертикальной плоскости углы. При этом происходит искривление струи в сторону ограничивающего струю лотка с меньшим углом раскрытия под действием эффекта Коанда. При обтекании воздушным потоком поперечных канавок (на внутренней поверхности лотка) в них образуются циркуляционные воздушные вихри, давление в которых ниже атмосферного. Перепад давления между струей и потоком внутри канавок обеспечивает устойчивое замыкание истекающей струи на лоток при случайных воздействиях. |
|
Преимущества перед известными аналогами Аналоги не известны. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Применение воздухораспределителя позволяет в 2 раза повысить устойчивость изменения направления истечения струи в диапазоне углов 0 - 40 ° за счет воздействия соответствующих условий по увеличению перепада давлений. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 26.02.2001 |
