Результат выполнения конструкторской разработки.

Телевизор состоит из корпуса, кинескопа, моноплаты, платы управления.

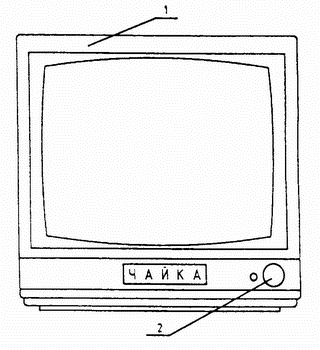

На передней панели (см. рис.1) телевизора расположена крышка отсека органов управления 1 и кнопка включения-выключения телевизора 2.

Рис. 1 Внешний вид телевизора Чайка 24ТБ-507

со стороны передней панели управления

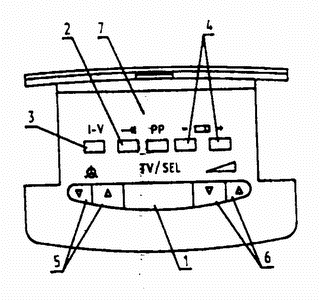

Под крышкой отсека управления (см. рис. 2) расположены кнопка выбора функций 1, кнопка памяти 2, кнопка переключения диапазонов 3, кнопка настройки программ 4, кнопки переключения программ 5, кнопки регулировки громкости 6, кнопка установки предпочтительных значений громкости, яркости, контрастности 7.

Рис. 2 Расположение органов управления телевизора Чайка 24ТБ-507

под крышкой отсека управления

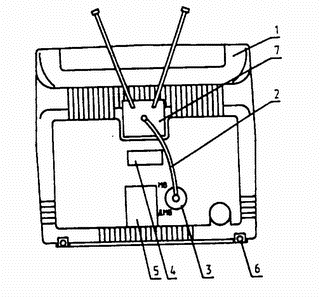

На заднем кожухе телевизора (см. рис. 3) расположены ручка переноса телевизора 1, кабель телескопической антенны 2, розетка для подключения антенны 3, заводской номер телевизора 4, планка разъема питания 5, места крепления заднего кожуха 6, телескопическая антенна 7.

Рис. 3 Внешний вид телевизора Чайка 24ТБ-507

со стороны заднего кожуха

Распределение каналов по диапазонам приведено в таблице.

Таблица

Распределение каналов по диапазонам

Первоначально в телевизоре установлены регулировочные значения громкости, яркости, контрастности. Телевизор подключается к сети питания 220 В и к автономному источнику питания +12 В.
