Результат выполнения конструкторской разработки.

Пылеулавливающий агрегат изготавливается нескольких типов: ПУМА-800, ПУМА-1000, ПУМА-2000, ПУМА-2500, ПУМА-4000. Агрегат работает по рециркуляционной схеме.

Принцип работы агрегата основан на использовании - при отделении крупной фракции - центробежных сил, возникающих при вращении воздушно-пылевого потока внутри корпуса агрегата, и последующей фильтрации потока в рукавах из фильтровальной ткани. Очищенный воздух выбрасывается обратно в помещение.

Воздушный поток через входной патрубок 6 (см. рисунок) поступает в цилиндрический корпус3. Под действием центробежных сил крупные частицы пыли отбрасываются к стенкам корпуса, теряют скорость и спадают в пылесборник с совком 8. Мелкие частички улавливаются фильтровальными рукавами 5, которые периодически очищаются с помощью встряхивающего механизма 7.

Фильтровальные рукава легкосъемные и крепятся к корпусу фильтра хомутами.

Изготовитель оставляет за собой право вносить изменения в конструкцию агрегата, в зависимости от индивидуальных требований заказчика, без внесения изменения в паспорт.

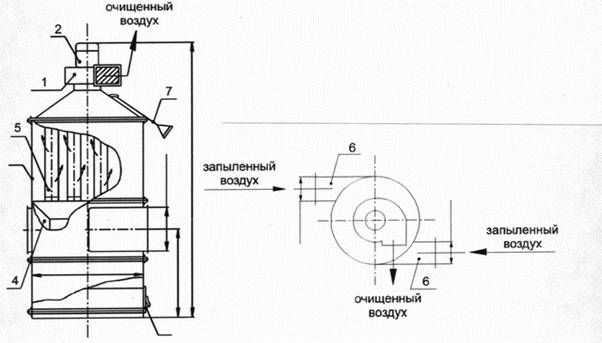

Пылеулавливающий агрегат серии ПУМА

1- вентилятор, 2 - электродвигатель вентилятора, 3 - корпус, 4 - сухой циклон,

5 - фильтр тонкой очистки, 6 - входной патрубок, 7 - встряхивающий механизм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НА ПЫЛЕУЛАВЛИВАЮЩИЕ АГРЕГАТЫ СЕРИИ ПУМА

Тип агрегата ПУМА-800 ПУМА-1000 ПУМА-1500 ПУМА-2000 ПУМА-2500 ПУМА-4000

Стандартная комплектация

вентиляторомfua-1800/СПfua-2100/СПfua-1800/СПfua-2100/СПfua-3000/СПfua-3000/СПfua-3000/СПfua-4700/СП

Электродвигатель:

тип АИР63В2УЗ АИР71А2УЗ АИР63В2УЗ АИР71А2УЗ АИР71В2УЗ АИР71В2УЗ АИР71В2УЗ 4АМ80В2

мощность, кВт 0,55 0,75 0,55 0,75 1,1 1,1 1,1 2,2

частота вращения, об/мин 2730 2820 2730 2820 2800 2800 2800 2860

Производительность при

работе без сети, м ³/час 800 1000 1100 1250 1500 1800-2000 2500 3800-4000

Эффективность

пылеулавливания, % 98-99 97-98 99-99,5 98-99 98-99 98-99 99-99,5 98-99

Допустимая концентрация

пыли в очищаемом

воздухе, мг/м ³ 100-400 100-400 100-400 100-400 100-400 100-400 100-400 100-400

Максимальное аэродина-

мическое сопротивление

агрегата стандартной

комплектации при

номинальной производи-

тельности, Па 1400 1500 1200 1300 1400 1400-1200 800 1300

Максимальная масса

агрегата (в сборе), кг 100 120 120 140 150 160

Максимальные габаритные

размеры (выс.хдл.х шир.), мм 1800х 600х600 2000х 670х670 2000х670х670 2300х850х850 2600х1050х1050 2600х1050х1050

Размеры входных

патрубков, мм 150х100 200х100 200х100 200х150 200х400 200х400
