Результат выполнения конструкторской разработки.

Антистатический браслет предназначен для отвода статического электричества с обслуживающего персонала.

Антистатический браслет содержит корпус 1 (см. рис.1), выполненный из изоляционного материала и имеющий металлический электрод 2. В корпусе имеется гнездо 3 с металлическим основанием 4. Гнездо 3 снабжено винтом 5 для сжатия порошка, имеющего нелинейное электрическое сопротивление. В отверстие винта 5 вставлен штырь 6 с проводником заземления 7. Между металлическим электродом 2 и проводником заземления 7 включен резистор 8 с нелинейным сопротивлением, выполненный из специального порошка и размещенный в гнезде 3.

Устройство работает следующим образом.

Браслет надевается на запястье руки при помощи ремня. Металлический электрод 2 имеет плотный контакт с телом человека. При потенциале электрических зарядов на теле защищаемого человека до 1 кВ сопротивление имеет величину более 10 ⁷ Ом. Электростатические заряды в этом случае почти не стекают по созданной браслетом цепи. При достижении потенциала на теле человека 2 кВ электрическое сопротивление порошка 8 резко уменьшается до величины 10 ⁶ Ом, электростатические заряды полностью стекают на землю, при этом ток не превышает допустимых значений. При изменении с течением времени величины сопротивления 8 и выходе ее из пределов (10 ⁶ё10 ⁷ Ом) можно винтом 5, меняя степень сжатия порошка, регулировать величину сопротивления 8 в нужных пределах.

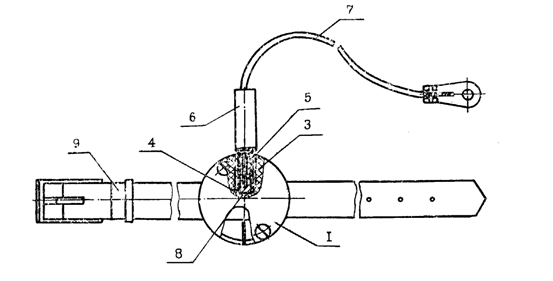

Рис.1. Антистатический браслет

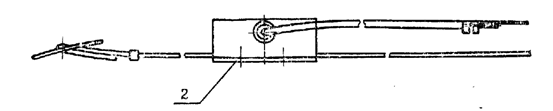

Рис.2. Антистатический браслет (вид сбоку)
