Номер 10-022-01 |
Наименование проекта Устройство для поперечной резки движущегося текстильного материала |
Назначение Для повышения качества реза материалов. |
Рекомендуемая область применения В красильно-отделочном производстве текстильной промышленности на накатных машинах, а также в производстве искусственных кож и пленочных материалов. |
Описание
Результат выполнения конструкторской разработки. Устройство содержит последовательно установленные опорные горизонтальные валики 1 (см.рис.1) для направления материала 2, ленточный нож 3 (см.рис.2), выполненный в виде бесконечной ленты, например, стальной, лезвие которой расположено перпендикулярно плоскости материала 2. Ленточный нож 3 контактирует с направляющими роликами 4 и охватывает натяжной и приводной шкивы 5 и 6, последний из которых связан с электродвигателем 7, что позволяет ленточному ножу 3 перемещаться в горизонтальной плоскости. Цапфы 8 опорных валиков 1 связаны между собой тягами 9. Привод ленточного ножа и опорных валиков в вертикальной плоскости состоит из П-образных рамок 10 и 11 и пневмоцилиндров 12 и 13, при этом свободные концы рамок расположены в направляющих 14 и 15 и связаны соответственно с ленточным ножом или с опорным валиком, а пневмоцилиндр закреплен на рамке. Устройство для поперечной резки движущегося текстильного материала работает следующим образом. Пневмоцилиндр 12 по направляющим 14 перемещает ленточный нож 3 в направлении, перпендикулярном плоскости движущегося материала, а пневмоцилиндр 13 одновременно осуществляет противоположное перемещение опорных валиков 1, расположенных горизонтально, цапфы 8 которых связаны между собой тягами 9 и установленных в П-образной рамке 10, перемещающейся по направляющим 15. Этим достигается увеличение натяжения и перемещение в зону резания движущегося текстильного материала с мгновенным разрезанием его обеими ветвями бесконечной ленты, лезвие которой расположено перпендикулярно плоскости материала. Лента движется через направляющие ролики 4 по натяжному и приводному шкивам 5 и 6, приводимым во вращение электродвигателем 7.

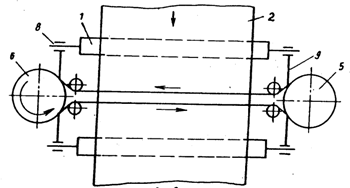

Рис.1. Устройство для поперечной резки движущегося текстильного материала (вид сверху)

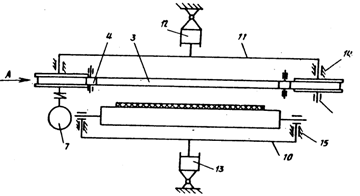

(общий вид) |
Преимущества перед известными аналогами Опорные валики для материала расположены горизонтально, цапфы их связаны между собой тягами, и лезвия ленточного ножа расположены перпендикулярно плоскости материала. Валики и нож имеют возможность воз- вратно-поступательного перемещения. |
Стадия освоения Опробовано в условиях опытной эксплуатации |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Годовой экономический эффект составляет 4 тыс. рублей на 1 машину. Повышение скорости резки составило 2-3%. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 17.01.2001 |
