Результат выполнения конструкторской разработки.

Устройство для обработки упруго-вязкого материала содержит приводной цилиндр 1 (см.рис.1) для опетливания его материалом 2. Вокруг обечайки цилиндра 1 в рабочей зоне расположены последовательно для контактирования с материалом 2 прижимные ролики 3.

Прижимные ролики имеют привод для их колебательного перемещения в плоскости перпендикулярной оси 4 цилиндра 1. Привод имеет рычаг 5 с каточком 6 на конце и эксцентриковый механизм 7, контактирующий с каточком 6. Прижимные ролики 3 шарнирно связаны между собой посредством тяг 8, а с рычагом - тяг 9 и 10.

Средство для создания нагрузки на прижимные ролики 3 к цилиндру 1 закреплено на тяге 10 и выполнено в виде пневмоцилиндра 11. Для прижима каточка 6 к эксцентриковому механизму средство состоит из силового цилиндра 12, шток 13 которого шарнирно связан с рычагом 5 на участке между эксцентриковым механизмом 7 и тягой 9.

На рис.2 показаны две группы прижимных роликов 3, каждая из которых имеет свой индивидуальный привод для их колебательного перемещения. Приводы идентичны один другому.

Эксцентриситет эксцентрикового механизма одного привода может отличаться от эксцентриситета эксцентрикового механизма другого привода.

Устройство работает следующим образом.

При перемещении материала 2 посредством пневмоцилиндра 11 создается нагрузка на прижимные ролики 3. Эксцентриковый механизм 7 воздействует на рычаг 5, а благодаря шарнирному соединению роликов 3 посредством тяг 8 между собой и посредством тяг 9 и 10 с рычагом 5 обеспечивается колебание прижимных роликов в плоскости, перпендикулярной оси цилиндра. Перекатывание роликов происходит по траектории перемещения материала 2.

Характер воздействия роликов 3 на материал 2 позволяет менять усилия воздействия циклически.

Наличие двух приводов для каждой группы роликов (см.рис.2) обеспечивает колебание этих групп роликов независимо друг от друга как по амплитуде, так и по направлению перемещения - со сдвигом по фазе, т.е. одна группа роликов в данный момент двигается по часовой стрелке, а другая - против и т.д.

Наличие двух приводов для каждой группы роликов позволяет достигать эффекта в основном при механической отделке, когда необходимо получить на ткани складки в направлении уточных нитей, эти складки, попадая в жало роликовых пар, фиксируются, поскольку усилие прижима обеспечивает возникновение пластических деформаций в ткани или искусственной коже.

В зависимости от взаимного направления движения двух соседних пар роликов, принадлежащих к различным приводам, ткань будет растягиваться или сжиматься в направлении основы.

Усилие прижима роликов, частота колебания и величина фазового сдвига определяются типом обрабатываемого материала, видом обработки и составляют нагрузку величиной 150-2500 Н/кв.см с пульсирующим законом ее изменения 50-5000 Гц и фазовым сдвигом ее амплитуд порядка 0,125-0,75 периода.

В процессе мокрой обработки ткани и трикотажных полотен обеспечивается более эффективное обезвоживание материалов за счет интенсивного воздействия прижимных роликов на материал.

При обработке искусственной кожи и пленочных материалов обеспечивается воздухопроницаемость и заданная плотность полимерного покрытия.

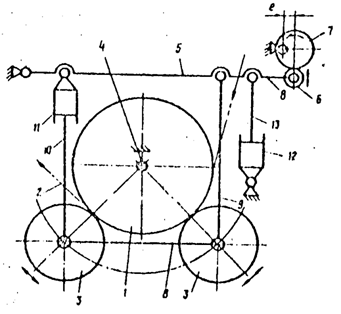

Рис.1. Кинематическая схема устройства для обработки упруго-вязкого материала

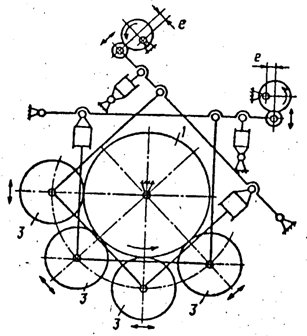

Рис.2. Многовальная схема с параллельным соединением прижимных роликов к цилиндру.
