Результат выполнения конструкторской разработки.

Устройство для поперечной резки непрерывно движущегося волокнистого полотна имеет средство для формирования из полотна жгута 1 (см.рис.1), включающее расположенные по разные стороны от дискового ножа 2 рычаги 3, соединенные посредством кулис 4 с приводом 5 подвода их дисковому ножу 2. Средство формирования жгута включает также скобовидные захваты 6 полотна 7 (см.рис.2), смонтированные на свободных плечах рычагов. Скобовидные захваты 6 смонтированы с возможностью охвата кромок полотна и перемещения за счет направляющих 8 в направлении, перпендикулярном направлению перемещения полотна. На стенках каждой скобы имеется ножевой паз 9 (см.рис.3), перпендикулярный направлению перемещения полотна. Кроме того каждый зажим имеет пару фрикционных роликов 10, расположенных до ножевого паза 9 по ходу перемещения полотна и упор 11, расположенный после ножевого паза 9.

Устройство работает следующим образом.

В момент резания движущегося полотна оба захвата 6 перемещаются по направляющим 8 в плоскости перемещения полотна посредством рычагов 3, взаимодействующих с индивидуальным приводом 5, собирая в жгут движущийся через фрикционные ролики 10, вращающиеся относительно продольной оси за счет сил трения между роликами и полотном, причем штифт 11 ограничивает величину зоны формирования жгута, определяемую диаметром дискового ножа. Одновременно со средством для формирования жгута включается в работу режущий орган посредством взаимодействия пневмоцилиндра 12 с кронштейном 13, на котором установлен дисковый нож 2, приводимый во вращение от электродвигателя, например, ременную передачу. Дисковый нож входит в ножевой паз захватов 6 и разрезается закрученное полотно, после чего режущий орган и средство для формирования жгута занимают начальное положение, при этом кромки отрезаемого конца полотна удерживаются парами роликов 10, обеспечивающими расправленное состояние отрезаемого конца полотна при заправке его на товарный ролик накатной машины при дальнейшем непрерывном накатывании полотна в рулон.

Предлагаемое устройство позволит уменьшить габаритные размеры устройства, устранить некоторые пороки (замины) накатываемого в рулон материала.

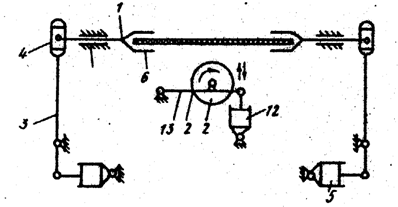

Рис.1. Устройство для поперечной резки непрерывно движущегося волокнистого полотна

Рис.2. Устройство для поперечной резки непрерывно движущегося волокнистого полотна

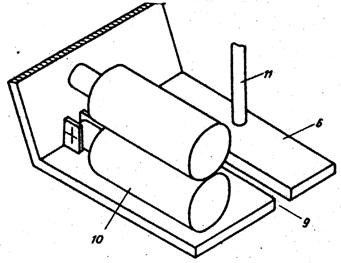

Рис.3. Средство для формирования жгута в момент разрезания полотна
