Результат выполнения конструкторской разработки.

Устройство для определения усилия сопротивления резанию упруго-вязкого материала включает измерительную систему 1, выполненную в виде набора измерительных балочек 2 с наклеенным тензорезистором 3, воспринимающим измеряемое усилие через демпфер 4, состоящий из пружины 5 и поршня 6 и включенным последовательно в цепь с усилителем и осциллографом, питающимися от электросети, и закрепленную на скобе 7, установленной с возможностью перемещения относительно точек подвеса О. Разрезаемый материал расположен в зажимах 8 с противоположной стороны относительно измерительных балочек перед режущим элементом 9, например дисковым ножом, с возможностью создания заданной величины натяжения материала, в зависимости например, от рода волокна, оттарированными пружинами 10 посредством винтов 11.

Устройство работает следующим образом.

Усилие сопротивления резанию упруго-вязкого материала, возникающее в результате взаимодействия режущего элемента, например дискового ножа, с материалом, установленным в зажимах 8 с возможностью создания заданной величины натяжения материала оттарированными пружинами 10 посредством винтов 11, воспринимается поршнем 6 и через пружину 5 демпфера 4 передается на тензорезистор 3, наклеенный на набор измерительных балочек 2 измерительной системы 1, закрепленной на скобе 7, имеющей возможность перемещения относительно точек подвеса О. Сигнал с тензорезистора усиливается усилителем и записывается на светочувствительный материал электронным осциллографом.

Величина измеряемого усилия Р прямо пропорциональна величине набора измерительных балочек и величине отклонения «зайчика» гальванометра осциллографа и определяется в результате обработки осциллограммы процесса по тарировочному графику набора измерительных балочек. Чувствительность измерительной системы регулируется подбором момента сопротивления балочек или изменением их количества в наборе. Это исключает зависимость чувствительности измерительной системы устройства от скорости протекания процесса резания упруго-вязкого материала. Использование осциллографа в качестве регистрирующего прибора позволяет вести запись процесса во времени, что предусмотрено конструкцией прибора. В результате помимо силы сопротивления резанию из осциллограммы могут быть определены такие важнейшие технологические показатели процесса резания, как работа резания, скорость внедрения режущего элемента в разрезываемый материал и др.

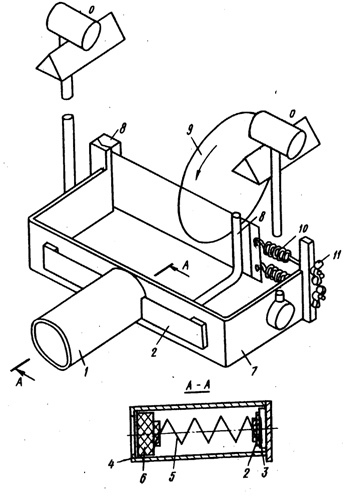

Рис.1 Схема устройство для определения усилия сопротивления резанию упруго-вязкого материала.
