Результат конструкторской разработки.

Устройство для поперечной резки непрерывно движущегося длинномерного волокнистого материала состоит из режущего органа 1 (см.рис1), выполненного в виде имеющего возможность вращения дискового ножа 2, установленного на маятниковом рычаге 3. Последний имеет возможность поворота относительно оси крепления при взаимодействии с приводом 4 устройства посредством кинематической связи звена 5 и кинематической связи с ползуном 6, который расположен перпендикулярно оси поворота маятникового рычага по направляющей 7. Средство для захвата и подачи материала состоит из двух двуплечих рычагов 8, расположенных по разные стороны от дискового ножа 2 и имеющих возможность поворота относительно собственных осей крепления. Причем каждый из рычагов 8 снабжен кулисой 9, один конец каждой из которых через ползун 10 связан с рычагом 11, а другой конец рычага кинематически связан с ножом 2 и имеет возможность перемещаться в момент резания в зону образования жгута при взаимодействии с приводом 4.

Устройство работает следующим образом.

В момент резания материал, движущийся в контакте с ползунами 10 кулис 9, зажгучивается в результате взаимодействия привода 4 устройства посредством жесткой кинематической связи с двуплечими рычагами 8. Одновременно происходит перемещение в зону жгутообразования вращающегося дискового ножа 2, установленного на маятниковом рычаге 3, взаимодействующего с приводом 4 посредством звена 5, а ползун 6 перемещается в крайнее верхнее положение по направляющей 7. Таким образом завершается рабочий ход режущего устройства - разрезается движущийся материал.

После разрезания материала рычаги 8 и коромысло с дисковым ножом 2 возвращаются в начальное положение приводом 4 при непрерывном накатывании материала в рулон. Ползун 6, перемещаясь по неподвижной направляющей 7 в крайнее нижнее положение, способствует выходу маятникового рычага 3 с дисковым ножом 2 из положения заклинивания, соответствующего совпадению направления перемещения ползуна 4 с вертикальным положением маятникового рычага 3.

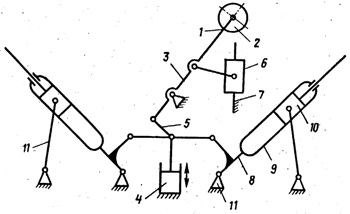

Рис.1. Схема устройства для поперечной резки непрерывно движущегося длинномерного волокнистого материала
