Результат выполнения конструкторской разработки.

Устройство для поперечной резки движущегося волокнистого материала содержит режущий орган 1 (см. рис.1), включающий набор дисковых ножей 2, установленных последовательно на горизонтально расположенном кронштейне 3 шарнирного четырехзвенного механизма и имеющих возможность взаимодействия посредством механической передачи с электроприводом 4, кронштейн размещен на вертикальных коромыслах 5, одно из которых имеет жесткую кинематическую связь посредством коромыслово-кулисного механизма 6 с опорным для материала органом, являющимся шатуном 7 другого шарнирного четырехзвенного механизма, имеющего возможность плоскопараллельного движения в параллельной плоскости и в противофазе по отношению к режущему органу. Режущий и опорный органы соединены параллельно и имеют возможность взаимодействия посредством жесткой кинематической связи - коромыслово-кулисного механизма 6 с единым линейным приводом 8, например пневмоцилиндром.

Устройство работает следующим образом.

Полотно волокнистого материала движется между кронштейном 3 с набором дисковых ножей 2 и шатуном 7 опорного органа, находящихся в крайнем начальном положении. Для реализации процесса поперечной резки приводятся в действие исполнительный механизм - линейный пневмопривод 8, обеспечивающий перемещение кронштейна 3 с набором дисковых ножей 2 в зону резания, и шатун 7, обеспечивающий подпор движущегося полотна. Перемещение в зону резания кронштейна 3 и шатуна 7 осуществляется в противофазе в параллельных плоскостях синхронно за счет использования жесткой кинематической связи в виде коромыслово-кулисного механизма 6 и коромысла 5.

Предложенное устройство обеспечивает высокое качество поперечного резания непрерывно движущегося длинномерного волокнистого материала независимо от его структуры при постоянстве величины натяжения полотна в процессе резания.

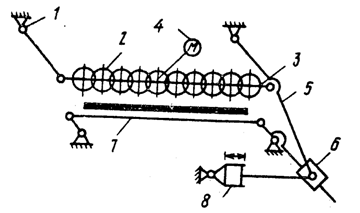

Рис.1. Кинематическая схема устройства для поперечной резки движущегося волокнистого материала
