Результат выполнения конструкторской разработки.

Вал содержит рубашку 1 (см. рис.1), закрепленную на патронах 2 и 3, которые расположены по торцам рубашки.

В полости вала установлен сердечник 4, которы1 установлен в патроне 3 с возможностью осевого перемещения посредством подвижного соединения, которое может быть выполнено резьбовым. Торец сердечника 4 взаимодействует с торцом патрона 2. Вал может иметь опорный элемент 5, установленный в средней части вала.

Вал работает следующим образом.

Воспринимающая равномернораспределенную поперечную технологическую нагрузку (рис.1, рис.2), создаваемую исполнительным механизмом валкового устройства, тонкостенная рубашка 1, установленная на патронах 2и 3, расположенных в опорах, испытывает одновременно как поперечную деформацию - изгиб, обусловленную нагрузкой q, так и продольное растяжение (сжатие), вызванное силовым взаимодействием сердечника 4 с патроном 2, создающим растягивающие (сжимающие) усилия за счет момента затяжки, создаваемого в резьбовом сопряжении патрона 3 и сердечника 4.

В случае увеличения рабочей ширины вала с целью уменьшения его прогиба используют опорный элемент 5, установленный в середине рабочей части вала.

Конструкция вала обеспечивает более равномерное воздействие по ширине обрабатываемого полотна за счет регулирования величины поперечного прогиба рабочей части вала путем изменения направления действия осевых растягивающих (сжимающих) усилий и величины момента затяжки в резьбовом соединении патрона и сердечника; меньшую металлоемкость вала за счет использования принципа предварительно напряженной конструкции, обеспечивающей равнозначную жесткость при меньшем значении статического момента инерции сечения, дающего возможность использования рубашки вала меньшего диаметра или меньшей толщины ее стенки.

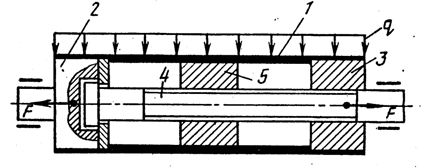

Рис.1. Схема вала , работающего на растяжение, уменьшающее его прогиб

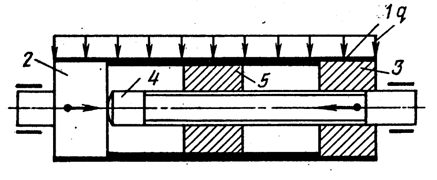

Рис.2. Схема вала , работающего на сжатие, увеличивающее его прогиб
