Результат выполнения конструкторской разработки.

Устройство для поперечной резки непрерывно движущегося длинномерного волокнистого материала состоит из средства 1 (см. рис.1) для захвата и подачи материала к дисковому ножу 2, выполненное в виде двух дувплечих рычагов 3, расположенных по разные стороны от дискового ножа и имеющих возможность поворота относительно осей крепления. Причем каждый из рычагов снабжен кулисой 4, один конец каждой из которых через ползун 5 связан с одним из рычагов 6, а другой конец рычага кинематически связан с имеющим возможность вращения дисковым ножом, установленным на маятниковом рычаге 7 с возможностью перемещения в момент резания в зону образования жгута при взаимодействии с приводом 8. Дисковый нож связан с приводом его вращения.

Устройство работает следующим образом.

Привод 8, воздействуя посредством кинематических связей с кулисами 4, поворачивает их относительно осей крепления. При этом величинаlрычагов 3 изменяется вследствие перемещения ползунов 5 в направлении кулис 4 при взаимодействии с рычагами 6. Тем самым обеспечивается захват и подача движущегося материала к вращающемуся дисковому ножу 2, перемещающемуся в зону образования жгута при взаимодействии маятникового рычага 7 с приводом 8. В результате чего движущийся материал разрезается.

После разрезания материала рычаги 3 и дисковый нож 2 возвращаются приводом 8 в начальное положение при непрерывном накатывании материала в рулон.

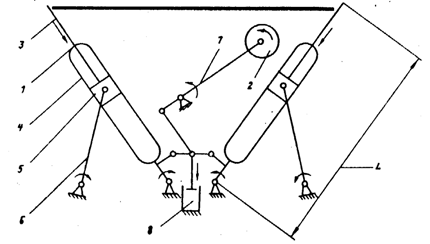

Рис.1. Кинематическая схема устройства для поперечной резки непрерывно движущегося длинномерного волокнистого материала.
