Результат выполнения конструкторской разработки.

Устройство для поперечной резки текстильного материала состоит из приводного цилиндрического корпуса 1 (см. рис.1), выполненного в виде стального вала, на котором по винтовой линии расположены спиральные ножи 2 (см. рис.2), впрессованные в вал. Над цилиндрическим корпусом с зазором неподвижно установлен нож 3, выполненный в виде дугообразной пластины со щелью «а» по ширине полотна. Над ножами смонтировано приспособление для подачи струи воздуха на материал в момент его резания, которое состоит из неподвижного трубчатого элемента 4 со щелью «b», обращенной к щели «а» ножа 3, и приводного сопла 5, расположенного внутри трубчатого элемента 4.

Устройство работает следующим образом.

Непрерывно движущееся полотно материала, поступающее, например с барабана сушильной машины, проходит над щелью «а» неподвижного ножа 3. В момент поперечной резки полотна отверстие в сопле 5 для подачи воздуха совмещается с щелью «b» трубчатого элемента 4. При этом воздух, поступающий в полость внутреннего сопла 5, воздействует на движущееся полотно и задувает его в щель «а» неподвижного ножа 3, где происходит резка полотна с помощью постоянно вращающегося цилиндрического корпуса 1 со спиральными ножами 2, взаимодействующими с режущими кромками неподвижного ножа 3.

Возможно регулирование зазора между взаимодействующими ножами, что позволяет осуществить процесс резания непрерывно движущегося текстильного материала по принципу ножниц, а также обеспечивает работоспособность устройства после переточки цилиндрического подвижного ножа в процессе эксплуатации, а именно для компенсации увеличения зазора между неподвижным ножом и подвижным. Дугообразная форма неподвижного ножа по сравнению с плоским позволяет обеспечить компактность устройства.

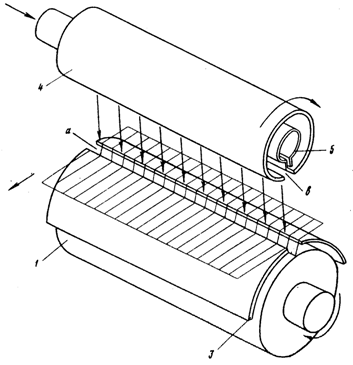

Рис.1. Устройство для поперечной резки текстильных материалов

Рис.2. Поперечное сечение цилиндрического корпуса со спиральными ножами.
