Результат выполнения НИР.

На рис. 1 изображен поглощающий аппарат с выступами, размещенными на подвижных фрикционных пластинах, на рис. 2 вид сверху; на рис. 3 -поглощающий аппарат с выступами, размещенными на нажимном конусе; на рис. 4 - то же, вид сверху.

Поглощающий аппарат содержит полый корпус 1, в котором размещены зажимной конус 2, фрикционные клинья 3, контактирующие с поджатой пружинами 4 опорой 5, подвижные фрикционные пластины 6 и неподвижные фрикционные пластины 7. Стяжной болт 8 удерживает аппарат в сборе. Усилие от автосцепки на поглощающий аппарат передается через упорную плиту 9. Подвижные фрикционные пластины (рис. 1) снабжены выступами 10, а нажимной конус выполнен с впадинами 11, в которые входят выступы 10. Кроме того, на нажимном конусе могут быть смонтированы тяги 12 (рис.З), которые входят в отверстия 13 подвижных фрикционных пластин 6.

Поглощающий аппарат работает следующим образом.

При ударе упорная плита 9 перемещает нажимной конус 2 и подвижные фрикционные пластины 6, сжимая пружины 4. После окончания удара нажим конус 2 под действием пружин 4 возвращается в исходное положение, увлекая за собой подвижные пластины 6 с выступами 10, входящими во впадины 11 нажимного конуса, либо пластины с отверстиями 13 посредством тяг 12 нажимного конуса 2.

Применение данного устройства позволит исключить возможность аварийного снижения энергоемкости фрикционного амортизатора, обеспечить однозначность и стабильность его силовой характеристики независимо от степени восстановления после удара, а также увеличить ход подвижных пластин, повысить надежность поглощающего аппарата.

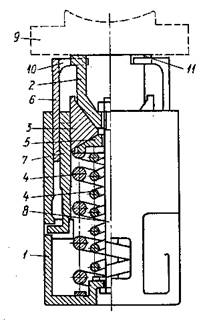

Рис. 1.

Рис. 2.

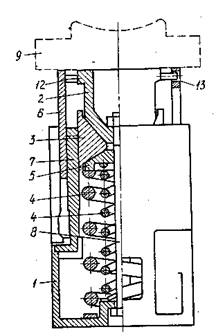

Рис. 3.

Рис. 4.
