Результат выполнения конструкторской разработки.

С помощью устройства осуществляется очистка холодных и горячих газов, например: от пыли, сероводорода, сернистого ангидрида, окислов азота, формальдегида, фенола, фурфурола, уксусной кислоты, хорошо растворимых неорганических соединений хлора, фтора, брома, йода и дру­гих газов.

Схема устройства дана на рис.

В верхней части устройства расположена прямоугольная камера 1 с патрубками 2 для ввода газа. В камере имеются форсунки 3.

Под камерой расположен газоход 4 с клапаном 5, соединенным с регулируемой тягой 6 . Газоход выполнен в виде трубы Вентури.

К трубе Вентури через рассекатель-поплавок и щелевидные каналы 8 примыкают две цилиндрические вихревые камеры 9 с общей ванной для жидкости 10.

В вихревых цилиндрических камерах, в центральной их части установлены трубы 11 с продольными прорезями, образующие ловушки жалюзийного типа, в торцах которых имеются выходные патрубки 12.

Устройство снабжено щитом автоматического контроля технологических параметров режима работы, системой регулирования работы, системой сигнализации.

Принцип работы устройства.

При поступлении газов во входную камеру 1 через патрубки 2, расположенные друг против друга, газ увлажняется путем распыления реакционной жидкости через форсунки 3. Очистка газов в этой части аппарата основывается на принципе соударения и коагуляции увлажненных газовых струй, движущихся навстречу друг другу. Не вступившая в контакт жидкость стекает на стенки суживающейся части трубы Вентури. Входная камера служит одновременно для охлаждения горячих газов, подаваемых на очистку. После прохождения входной камеры газ проходит через трубу Вентури и продольные щелевидные каналы 8, регулируемые одновременно с сечением трубы Вентури, и тангенциально поступает в цилиндрические вихревые камеры 9. Регулирование сечения трубы и щелевидных каналов осуществляется путем перемещения клапана 5, соединенного с регулируемой тягой 6. Перемещение поплавка, т.е. регулировка производительности, осуществляется вручную при пуске и наладке устройства.

Очистка газов в месте сопряжения трубы Вентури с цилиндрическими камерами осуществляется за счет удара газовой струи о зеркало жидкости и за счет прохождения газов через завесу жидкости, стекающей в ванну со стенок трубы. В цилиндрических камерах газ движется в узкой области, прилегающей к стенкам камеры, и за­тем поступает в ловушки жалюзийного типа (служащие одновременно и каплеуловителями). Очистка газов в цилиндрических камерах происходит на инерциональном принципе и принципе центробежной сепарации. Очищенные газы удаляются через ловушки, имеющие патрубки 12, расположенные в торцевых стенках цилиндрических камер.

Преимущества данного устройства перед другими:

- меньшие габариты;

- большая эффективность ;

- возможность регулирования производительности и эффективности очистки.

Данные преимущества достигаются за счёт:

- большой скорости газов в устройстве;

- устройства входной камеры, предназначенной для подготовки газов;

- многоступенчатой очистки без соединительных газоходов (коагулятор, труба
Вентури, циклон, ловушка жалюзийного типа);

- устройства рассекателя, служащего одновременно регулятором производи-тельности и эффективности очистки.

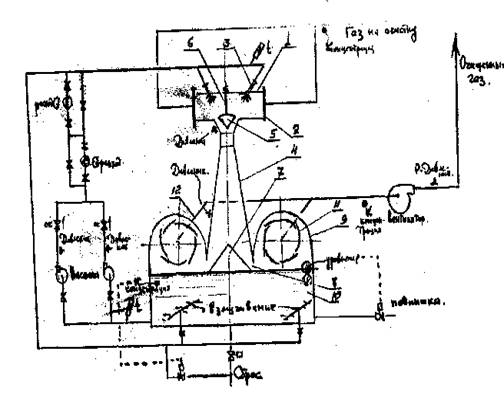

Рис. Газоочистное устройство
