Результат выполнения конструкторско-технологической разработки.

На рис.1 изображено предлагаемое устройство, вид сверху; на рис. 2 - разрез А - А; на рис. 3 - ле­пестковый абразивный круг, получен­ный с применением предлагаемого уст­ройства.

Устройство содержит корпус 1 с. расположенной на нем оправкой 2, установленной между центрами 3 и 4. Центр 4 содержит шестерню 5, установ­ленную на валу 6, Центр 3 соединен с винтовой парой 7 и маховиком 8. На оправке жестко закреплен радиальный упор 9. Магазинный питатель 10 с тол­кателем 11 размещен на механизме перемещения магазинного питателя 10, вы­полненного в виде ходового винта 12 с шестерней 13, размещенного парал­лельно продольной оси оправки.

Магазинный питатель расположен под угломaк продольной оси оправ­ки. Устройство содержит механизм 14 склеивания, размещенный в зоне пода­чи лепестков.

Для обеспечения наиболее устойчивой работы устройства уголaсле­дует принимать равным углу подъема винтовой линии, образуемой лепестка­ми в готовом круге. При данном угле исключается относительное смещение соседних лепестков в процессе форми­рования круга и тем самым повыша­ется надежность работы устройства.

Устройство работает следующим об­разом.

Предварительно упор 9 закрепляют на оправке 2, которая в последующем служит основанием лепесткового абра­зивного круга.

Оправку 2 устанавливают между цент­рами 3 и 4 и закрепляют с помощью маховика 8 и винтовой пары 7.

Потребное количество лепестков 15, например, из абразивной шкурки раз­мещают в магазинном питателе 10, из которого толкателем 11 они подаются на оправку 2. Одновременно с подачей лепестков 15 на поверхность оправки 2 узлом 14 склеивания подается клее­вая композиция, например клей-рас­плав. При этом первый лепесток, дой­дя до упора 9, основанием базируется на поверхности оправки 2 и приклеи­вается за счет отверждения клеевой композиции.

При непрерывной подаче толкателем 11 последующие лепестки 15, упираясь в предыдущие лепестки, а далее через упор 9 поворачивают вокруг продоль­ной оси оправку 2, а с ней и центр 4, вал 6 с закрепленной на нем шестер­ней 5, которая через шестерню 13 и ходовой винт 12 перемещает вдоль оправки 2 магазинный питатель 10 на соответствующую величину. При этом на оправке 2 формируется рабочая по­верхность круга в виде винтовой ли­нии из лепестков 15, шаг которой ра­вен ширине лепестков.

После закрепления на оправке 2 всех лепестков 15 оправка освобожда­ется из центров 3 и 4, с нее снимают упор 9. Круг готов к использованию.

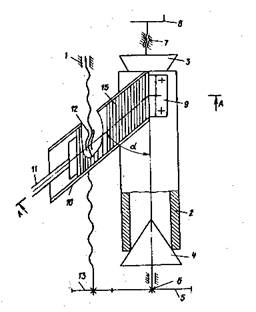

Рис. 1. Устройство для изготовления лепесткового круга

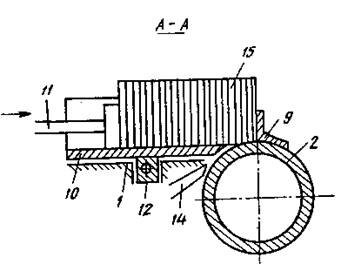

Рис. 2

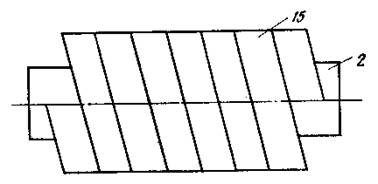

Рис. 3. Лепестковый круг
