Номер 08-069-01 |
|
Наименование проекта Фуговально-пильный станок |
|
Назначение Обработка древесины: фугование, продольная и поперечная распиловка, торцевание |
|
Рекомендуемая область применения Деревообрабатывающие предприятия |
|

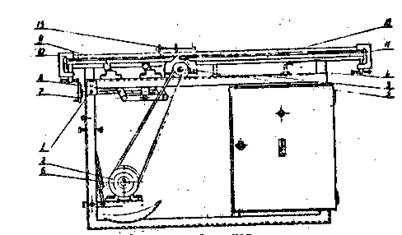

Описание Результат выполнения конструкторской разработки. Станок содержит (см. рис.), задний и передний столы, привод, ножевой вал с тремя ножами, дисковую пилу, струбцину, ограждение, механизмы регулировки толщины и ширины разрезаемой древесины. Принцип работы заключается в следующем: при нажатии кнопки 1 движение от электродвигателя 2 через клиноременную передачу передается на ножевой вал 3, на котором находятся три ножа 4 и дисковая пила 5. Натяжка ремня осуществляется при помощи вращения талрепа 6. Толщина снимаемой древесины регулируется вращением маховичка 7 через систему параллелограмма 8, опускающего или поднимающего передний стол 9. Задний стол 10 устанавливается на уровне ножей при помощи шпилек 11. Ширина распиловки древесины вдоль регулируется струбциной 12, на которой находится ограждение 13, закрывающее ножевой вал и дисковую пилу. Станок прост по конструкции, удобен в работе, эксплуатации.
Рис. Фуговальный станок |
|
Преимущества перед известными аналогами Особенности конструкции станка, расширение технологических возможностей станка |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности обработки в 1,3 раза, улучшение условий труда работающего персонала |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 18.04.2001 |
