Результат выполнения НИР.

Устройство (см. рис.) содержит жесткий поддон 1 для установки пакета 2 изделий, гибкую подкладку 3, обвязочные элементы 4 из эластичного материала, размещаемые на обжимаемой поверхности пакета 2. Концы 5 гибкой подкладки 3 и концы 6 эластичных обвязочных элементов 4 закреплены на жестком поддоне 1. Концы 7 гибкой подкладки 3 свободно лежат сверху пакета 2, а концы 8 и 9 эластичных обвязочных элементов 4 связаны с натяжным приспособлением.

В натяжное приспособление входят блок 10 и барабан 11 с рукояткой 12, закрепленные на концах 8 и 9 эластичных обвязочных элементов 4 соответственно, и трос 13, который, охватывая блок 10, соединяет концы 8 и 9. Трос 13 одним концом соединен с кольцом 14, закрепленным на конце 9 эластичных обвязочных элементов 4, а другим концом намотан на барабан 11. В барабан 11 встроен храповой механизм, являющийся замковым (не показан).

Устройство имеет механизм уплотнения со смонтированными с возможностью перемещения вдоль пакета 2 уплотняющими элементами, размещенными параллельно плоскости поддона 1 между гибкой подкладкой 3 и эластичными обвязочными элементами 4.

Каждый уплотняющий элемент состоит из двух пластин 15 и 16 треугольного сечения, соединенных цилиндрическими стержнями 17 и 18. Два стержня 17 каждого уплотнительного элемента, контактирующие с гибкой подкладкой 3, соединены с пластинами 15 и 16 шарнирно, а третий стержень 18, на который опираются эластичные обвязочные элементы 4, установлен неподвижно.

В механизм уплотнения входят также тросы 19 и шкивы 20. Тросы 19 одним концом закреплены на пластине 16 между стержнями 17, а другим наматываются на шкивы 20, которые жестко закреплены на валу 21, установленном на плите 22 посредством опор 23 скольжения. На конец вала 21 насажена рукоятка 24. Плита 22 установлена сверху пакета 2.

Устройство работает следующим образом.

Сформированный пакет 2 устанавливают на жестком поддоне 1. Обжимаемую поверхность пакета 2 охватывают гибкой подкладкой 3, концы 7 которой свободно кладут сверху пакета 2 изделий.

На пакет 2 устанавливают плиту 22 вместе с валом 21 и шкивами 20, а уплотняющие элементы располагают у жесткого поддона 1 параллельно плоскости его основания. После этого пакет 2 охватывают эластичными обвязочными элементами 4, концы 8 и 9 которых соединяют посредством троса 13 и стягивают при помощи барабана 11 с рукояткой 12 до необходимой величины, а затем фиксируют в таком состоянии с помощью храпового механизма, встроенного в барабан 11.

После стягивания эластичных обвязочных элементов 4, вращая рукоятку 24, наматывают тросы 19 на шкивы 20 и таким образом перемещают уплотняющие элементы вдоль обжимаемой поверхности от поддона 1 к натяжному приспособлению. Во время перемещения уплотняющих элементов стержни 17, прокатываясь по гибкой подкладке 3, сдвигают крайние в ряду изделия к центру пакета 2, при этом гибкая подкладка 3 предохраняет изделия от повреждения, а перекатывание стержней 17 по поверхности гибкой подкладки 3 снижает затраты сил на преодоление сил трения между ними. Кроме того, сила трения стержня 18 об эластичную обвязку 4 производит дополнительно ее натяжение и ликвидирует уменьшение натяжения по длине обвязки 4, возникающих вследствие трения обвязки 4 о гибкую подкладку 3. Поэтому после того, как уплотняющие элементы протянуты по всей длине обжимаемой поверхности, натяжение концов 8 и 9 эластичной обвязки 4 уменьшится.

Для обеспечения требуемого натяжения концы 8 и 9 эластичной обвязки стягивают вторично и фиксируют при помощи храпового механизма.

Устройство позволяет повысить плотность пакета изделий и улучшить его сохранность при транспортировке и погруэочно-разгрузочных операциях. Это достигается за счет снижения сил трения, возникающих между гибкой подкладкой и вращающимися стержнями. Замена силы трения скольжения на силу трения качения приводит к тому, что гибкая подкладка меньше изнашивается. Шарнирное крепление стержней, контактирующих с пластинами треугольного сечения уплотнительных элементов, облегчает прохождение уступов на обжимаемой поверхности. Это позволяет уменьшить затраты на укладку пакетов, разрушившихся во время транспортировки и при погрузочно-разгрузочных операциях, а также увеличить срок службы гибкойподкладки.

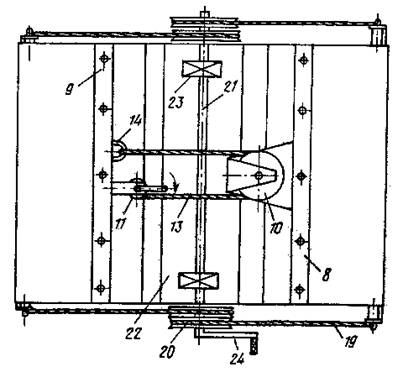

Рис. Устройство для обвязки пакета штучных грузов
