Результат выполнения конструкторской разработки.

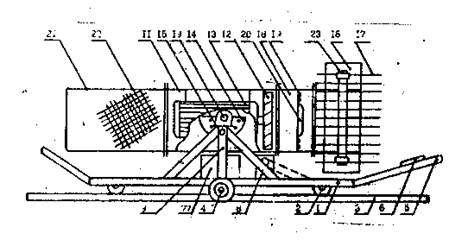

Для сбора насекомых вредителей с растений закрытого грунта разработано специальное приспособление - пневмодезинсектор (см. рис.1, 2). Приспособление состоит из рамы 1, которая опирается на две ходовые оси с катками 2, тепловые регистры 3 установлены между рядами растений. В средней части рамы имеются колеса 4. Они служат для транспортировки и перестановки с одного ряда тепловых регистров на другой. На раме имеется ручка управления 5 для перестановки с одного ряда регистров на другой. На ручке управления имеются пусковые кнопки 6, которыми включаются пускатели 7, приводится в движение электродвигатель и подсветка.

На раме установлен мотор редуктора 8, для привода пневмодезинсектора через цепную передачу. В средней части рамы крепится опорная стойка 9, с установленным корпусом подшипника. В подшипник входит ось 10 центра балансировки качения корпуса 11 турбины 12, последняя установлена консольно на вал электродвигателя 13. К корпусу приварен сектор 14, служащий для удержания в средних и крайних положениях с помощью фиксатора 15 всасывающего вертикального двухстороннего сопла 16. Всасывающее сопло имеет встроенные отводки 17 стеблей растения. Они, в свою очередь, не дают стеблям и листьям растений втягиваться в сопло. Всасывающее вертикальное сопло соединяется с помощью болтовых соединений со вставкой корпуса 18. Она должна быть размером не более 200 мм. Она сосредотачивает и направляет тягу воздуха. В ней находится по всему диаметру решетка 19, предотвращающая попадание в турбину плодов и листьев, а также в центре вставки корпуса установлен неподвижно КОК 20. С противоположной стороны с всасывающего сопла к корпусу крепит­ся каркас сборника 21. На него одевается фильтр-сборник 22, выполненный из капроновой сетки. В сопло установлена оран­жевого или желтого цвета подсветка 23, служащая приманкой для вредителей.

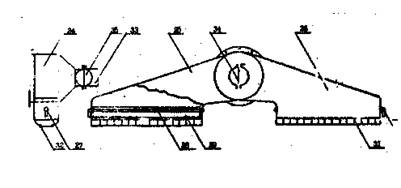

С помощью болтовых соединений можно вертикальное двухстороннее всасывающее сопло снять, а на его место установить горизонтальное двухстороннее сопло 24, имеющее левую 25 и правую 26 стороны. Они могут работать как отдельно одна от другой, так и вместе. Каждое сопло имеет в нижней части вал заслонки 27, к которому крепится с помощью болтов 28 заслонка 29. Вал заслонки управляется ручкой 30. В нижней части сопла установлен каркас 31 пассив­ных встряхивателей 32. В центре горизонтального сопла на конусной его части установлен патрубок 33, в котором проходит вал заслонки 34, к нему крепится заслонка 35. На патрубок устанавливается шланг для отсоса насекомых с растений. При встряхивании вредители или опадают, или улетают и в этот момент, когда они отделены от растения, всасываются в сопло.

Пройдя решетку, вредители попадают на турбину, часть уничтожается и вместе с воздухом транспортируется в фипьтр-сборник. Отработанный воздух выходит через фильтр, а вредители остаются. После сбора вредителей, фильтр-сборник снимают, Вредителей и все, что засасывается, вытряхивают с фильтра и уничтожают. После чего фильтр-сборник опять одевают на каркас сборника и закрепляют. Если нужно ликвидировать очаговое место вредителей, одевают на патрубок шланг и отсасывают их. Заслонкой регулируется прохождение всасываемого воздуха. По мере подрастания рассады горизонтальное сопло с помощью сектора и фиксатора устанавливают согласно росту растения. Чтобы собрать вредителей, можно проходить над рассадой один или несколько раз. За время выращивания рассады установку пускают несколько раз. Когда рассада выращена, ее пересаживает в рядки. Тогда устанавливают на установку вертикальное двухстороннее сопло. Установка проходит между рядками, за счет тяги воздуха растения наклоняются в сторону сопла и касаются отвод­ков стеблей растений, встряхиваются и вредители опадают или летят с растения на подсветку с нижней части стеблей и всасываются в сопло.

Применение приспособления позволяет механизировать сбор на­секомых с растений, отказаться от химической обработки растений, улучшить качество сбора вредителей, не причиняя ущерба растениям.

Рис. 1

Рис. 2 Пневмодезинсектор для закрытых грунтов
