Результат выполнения конструкторской разработки.

Конструкция сварочного устройства кроме сварки позволяет осуществлять следующие виды операций:

- подачу двух сварочных проволокЖ2 мм в зону горения дуги;

- регулировку в широких пределах ширины сварного шва;

- корректировку положения электродов отно­сительно шва в процессе сварки;

- подъем подающего механизма (от изделий) при установке или повороте свариваемого изделия.

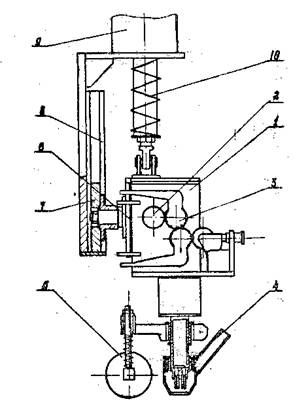

Установка (см. рис.) содержит подающий механизм 1, изготовленный на базе механизма подачи сварочного полуавтомата А-1197.

Для обеспечения одновременной подачи двух сварочных проволок на корпусе подающего меха­низма дополнительно установлены 4 подающих шестеренчатых ролика - один ведущий 2 и три ве­домых прижимных 3.

К нижней части подающего механизма крепит­ся токоподвод 4 с копирующим роликом 5, который обеспечивает копирование свариваемого шва. В режиме наладки можно разворачивать токопод­вод относительно подающего механизма вокруг вертикальной оси. Благодаря этому имеется возможность регулировать ширину шва за счет изменения положения подаваемых проволокотноси­тельно оси шва.

Подающее устройство устанавливается в крон­штейне 6, который в свою очередь крепится шарнирно на плите 7 и вместе с ней имеет возможность передвигаться по вертикали в направляю­щих 8. Перемещение подающего механизма вверх осуществляется пневмоцилиндром 9, вниз - под действием собственного веса, получая разгон в первоначальный момент за счет сжатой пружины 10.

В зависимости от принятой схемы сварки устройство располагается неподвижно или устанав­ливается на самоходной тележке.

Источник питания сварочной дуги должен обе­спечивать сварочный ток до 1000 А.

При сварке подающее устройство под действием собственного веса и пружины опускается вниз. При этом копирующий ролик ориентирует электроды относительно оси шва. В процессе сварки две пары шестеренчатых роликов обеспечивают стабильную подачу обеих проволок в зону горения дуги с заданной скоростью подачи. Копирующий ролик, копируя профиль сварного шва, «ведет» за собой подающее устройство, которое при необходимости:

- поворачивается вместе с кронштейном относительно плиты, компенсируя тем самым колебания свариваемого шва в поперечном направлении;

- перемещается вместе с плитой по вертикали, компенсируя колебания шва в вертикальной плоскости.

По окончании сварки при помощипневмоцилиндраподающее устройство отводится от изделия вверх в исходное положение.

Устройство просто по конструкции, надежно и удобно в работе, обеспечивает высокое качество сварного соединения, недорого в изготовлении.

Рис. Устройство для сварки
