Результат выполнения конструкторской разработки.

Портальный погрузчик (см. рис.) состоит из двух закрепленных нижними концами на раме транспортного средства стоек 1 с возможностью поворота в местах крепления вокруг общей горизонтально установленной оси. Стойки соединены в верхней части поперечиной 3, образуя П-образную раму портального погрузчика. Поперечина установлена с возможностью поворота в отверстиях стоек вокруг горизонтальной оси. В центральной части поперечины выполнено перпендикулярно к ее оси сквозное отверстие, в котором на подшипниках 4 и 5 качения вертикально установлен вал 6. На последнем жестко закреплен корпус 7 захвата с опорными стержнями 8, на которых установлены вилы 9 с возможностью перемещения по ним в направлениях, указанных стрелками 10, посредством гидроцилиндра 11. На одной из стоек жестко закреплена одним из своих концов труба 12, охватывающая поперечину. На втором конце трубы жестко закреплен зубчатый венец 13, который находится в постоянном зацеплении с конической шестерней 14, установленной на валу. На одном из концов поперечины в месте установки ее в отверстии стойки выполнены лунки. Внутри стойки на оси 15 смонтирован силовой цилиндр 16 с фиксатором 2.

Портальный погрузчик работает следующим образом.

Агрегат в составе транспортного средства с портальным погрузчиком и контейнеровоза въезжает в междурядье, по центру которого размещены контейнеры с плодами. Вилы опускают до уровня почвы поворотом вокруг горизонтальной оси стоек. Фиксатор посредством силового цилиндра стопорит поперечину. Гидроцилиндром перемещают вилы по опорным стержням до совпадения их с соответствующими отверстиями поддона контейнера. При движении транспортного средства вперед происходит захват контейнера, стойки поворачиваются вокруг горизонтальных осей, обеспечивая подъем контейнера. При этом поперечина расстопоривается и может свободно поворачиваться в отверстиях стоек вокруг горизонтальной оси. Поскольку шестерня находится в зацеплении с неподвижным зубчатым венцом, происходит поворот вил с контейнером вместе с корпусом захвата, опорными стержнями и валом вокруг вертикальной оси на 180°. Контейнер устанавливают на площадку контейнеровоза и толкателем передвигают по рольгангу контейнеровоза, освобождая вилы. При этом поперечина находится в застопоренном состоянии. После освобождения вил поперечина расстопоривается и поворотом стоек погрузчик приводится в исходное положение, при этом вилы поворачиваются в обратную сторону на 180° и также приводятся в исходное положение.

Портальный погрузчик обладает повышенной производительностью вследствие уменьшения затрат времени на захват груза и маневрирование.

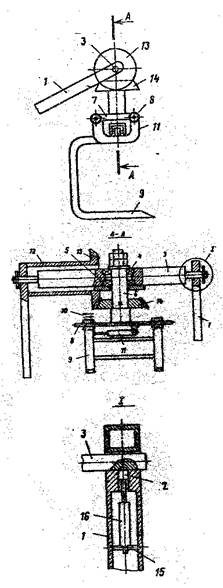

Рис. Портальный погрузчик
