Результат конструкторской разработки.

Установка состоит из следующих составных частей (см. рисунок): станины 1; стола линейного 2 с двухгвоздевыми спутниками; пультов управления 3, 4, 5; манипуляторов 6, 7, 8, 9, 10; оплавляющих устройств 11, 12; пневмосистемы 13; ориентирующих устройств 14, 15; электропривода 16; командоаппарата 17, смазывающего устройства.

Вал-траверса с пружиной установлена на кассету поворотного стола. Манипулятор направляет подвижную систему резистора в одно из двух (№ 2) гнезд спутника. Токосъемник сориентирован и загружен в магазинное устройство, и под схват манипулятора подается шиберным устройством, смазывается и устанавливается на вал подвижной системы ре­зистора. Оплавляющее устройство разогревает и деформи­рует вал подвижной системы, закрепляя токосъемник на ва­лу подвижной системы.

Корпус в сборе ориентируется и подается манипулятором в другое гнездо (№1) спутника. Смазывающее устройство подает смазку в отверстие корпуса.

Манипулятор устанавливает подвижную систему в корпус резистора.

Оплавляющее устройство разогревает и деформирует кромки корпуса резистора, закрепляя подвижную систему в корпус.

Способ соединения -термопластический.

Подача деталей и сборочных единиц на позицию поштучной выдачи осуществляется с помощью:

- вал-траверсы с пружиной - из кассеты емкостью 72 шт. на поворотном столе;

- токосъемника - из шахтного магазина шиберным устройством;

- корпуса в сборе с ТПЭ - из вибробункера в линейный лоток-накопитель.

Операции на установке выполняются в следующей последовательности:

- захват, перенос и установка вал-траверсы с пружиной в гнездо № 2 спутника;

- захват, перенос на позицию смазки; смазка, гибка, перенос и установка токосъемника на вал-траверсу;

- нагрев и термоусадка конца вала;

- захват, перенос и установка корпуса в сборе с ТПЭ в гнездо № 1 спутника;

- подача смазки в отверстие корпуса под вал-траверсу;

- захват, перенос и установка собранной подвижной системы в корпус резистора;

- нагрев технологических кромок корпуса и их термоусадка;

- съем собранного резистора и сброс его в тару навалом.

Автоматическая установка высокоэффективна в применении, надежна, обеспечивает получение резисторов высокого качества.

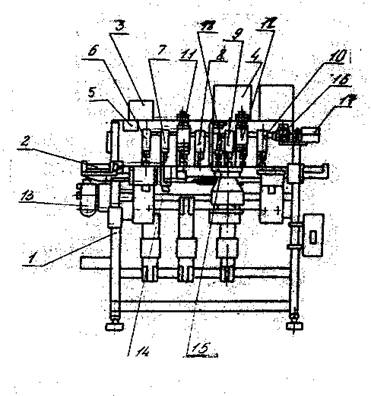

Рис. Автоматическая сборочная линия
