Результат выполнения конструкторской разработки.

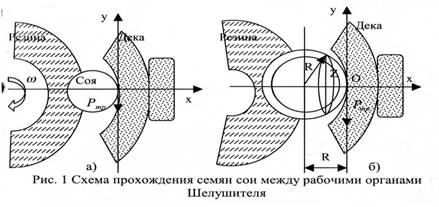

Семена сои подаются из бункера на рабочие органы и проходят через определённый зазор в зависимости от размера зерна. При проведении опытов на экспериментальной установке задавался режим обработки, вид подготовленных семян сои. Будем считать, что при погружении сои в резиновую футеровку контакт будет абсолютно упругим. Деформирование поверхности деки пренебрежимо мало. Поэтому в точкеoпри данной схеме нагружения (рис. 1а) будет максимальный прогиб и, в целом, возможно разрушение сои.

При взаимном соприкасании поверхностей семян сои с декой возникает сила трения, которая способствует процессу разрушения соевой оболочки. Работа силы трения может быть выражена в виде работ упругой деформации поверхности семян сои от изгибающего момента и поперечных сил, а также гистерезисных потерь упругой деформации и работы дисперегирования, т. е. работы на разрушение оболочки. Результатами исследования разрушения оболочки сои на вибрационном оборудовании выявлено, что оболочку и, в целом, соевое зерно можно рассматривать как хрупкое тело. Поэтому прогиб в точкеo, обусловленный наличием изгибающего момента и поперечной силы, полагаем, будет нести основную информацию о разрушении как оболочки, так и семядолей.

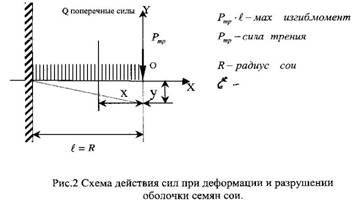

Рис. 2. Схема действия сил при деформации и разрушении оболочки семян сои.

Работу, затрачиваемую на разрушение семян сои, можем вычислить соответственно по следующим формулам:

Таким образом, видим, что работа, необходимая для разрушения соевой оболочки, пропорциональна квадрату силы трения деки с периферийной частью сои и обратно пропорциональна модулю упругости и размеру семян сои. При прочих равных условиях с увеличением размера семян сои работа разрушения соевой оболочки уменьшается.
