Результат выполнения технологической разработки.

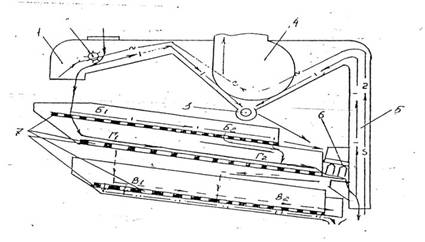

Сепаратор имеет три системы очисток - решетную, воздушную и ферромагнитную. Решетная система включает (см. рисунок) три яруса решет. Верхний ярус состоит из решет Б и Б1 и служит для выделения крупных примесей; средний ярус с сортировальными решетами Г и Г1 выделяет наиболее полноценную среднюю фракцию семян; нижний ярус с подсевными решетами В и В1 служит для выделения дробленых семян сои. Воздушная очистка включает два аспирационных канала для выделения легких сорных примесей, а также неполноценных и дробленых семян сои (при подготовке семенного материала и переработке на пищевые цели). Ферромагнитная очистка обеспечивает выделение металлических примесей, не выделенных ранее по размерным характеристикам на решетах.

Подлежащий очистке соевый материал загрузочным устройством подают в приемный бункер, откуда питающим валиком направляется в канал 1 первичной аспирации. В аспирационном канале из общей массы выделяются легкие примеси (пыль, полова, частицы стеблей и др.), которые поднимаются воздушным потоком в осадочную камеру и выводятся из нее шнеком 3. Пыль и наиболее легкие примеси уносятся вентилятором 4 в отстойник.

Очищенные от пыли и легких примесей семена сои поступают на решета (7) Б и Б1, размеры отверстий которых обеспечивают прохождение полноценных крупных, мелких и дробленых семян сои. Сходом решет Б и Б1 идут крупные невыполненные семена сои, семена сорняка дурнишника и другие крупные органические, минеральные и металлические примеси. Просеявшиеся через верхний ярус решет семена сои попадают на сортировальные решета (7) Г и Г1, где из наиболее полноценной средней фракции семян проходом отделяются дробленые мелкие семена сои и другие примеси. Для очистки сои и соевых отходов при переработке на кормовые цели подсевные решета устанавливаются в средний ярус вместо сортировальных решет.

Проходом через решета В и В1 идут только мелкие минеральные примеси, не выделенные воздушным потоком в первой аспирации. Проход через решета В и В1 объединяются со сходом с решет Б и Б1 и выводятся в неиспользуемые отходы. Сход с решет Г и Г1 (основной поток) поступает на обработку через ферромагнитный улавливатель 6. Проходя под постоянными магнитами, металлические примеси притягиваются и удаляются по мере накопления.

Для дальнейшей очистки семена сои поступают в канал 5 второй аспирации, где из зернового материала выделяются более легкие неполноценные и дробленые семена сои, не выделенные на решетах семена сорняков и другие примеси. Выделенные воздушным потоком примеси поднимаются в отстойную камеру, а очищенные семе­на поступают в приемник.
