Частное техническое решение, имеющее самостоятельное значение.

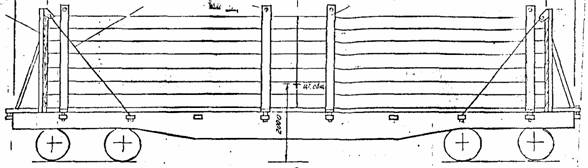

Плиты грузят на платформу (см. рис.), оборудованную многооборотными одно-крепежными устройствами, закрепленными на платформе в виде рам-стремянок, кондукторов.

Плиты с габаритными размерами 1,5х6 м грузят на платформе в количестве 28 штук в два штабеля по длине, в два ряда по ширине и по высоте в семь ярусов.

Плиты с габаритными размерами 3х6 м грузят на платформу в количестве 14 штук в два штабеля по длине, в один рад по ширине и в семь ярусов по высоте. Плиты с габаритными размерами 3х12 м грузят на платформу в количестве 4 штук в один штабель симметрично относительно продольной и поперечной осей платформы.

Плиты нижнего яруса укладываются на 4 деревянных бруса сечением 60х200х2990 мм, уложенных в кондуктора. Плиты следующих ярусов укладывают друг от друга без прокладок. От продольного сдвига груз удерживается индивидуальными металлическими рамами, которые снизу крепятся к платформе зацепами и стремянками. Индивидуальная рама вверху крепится растяжками. Между рамой и грузом вертикально устанавливаются деревянные бруски сечением 50х150х2700 мм и в двух местах каждый закрепляется с металлической рамой металлическими полосами 4х50х300 мм.

Для предотвращения поперечного смещения груз фиксируется специальными индивидуальными металлическими кондукторами, которые устанавливаются зацепами в гнезда платформы и закрепляются с платформой при помощи двух болтов М-20. Вверху стойки кондуктора соединяются между собой стежками из круглой стали20мм.
