Наименование проекта

Резец со сменной перетачиваемой пластиной из твердого сплава для обработки внутренних поверхностей

Назначение

Механическая обработка на всех видах токарно-винторезных станков внутренних поверхностей деталей: проточки внутренних каналов, нарезания внутренней метрической упорной резьбы.

Рекомендуемая область применения

Машиностроение, металлообработка.

Описание

Результат выполнения конструкторской разработки.

Вид обработки зависит от вида пластины, закрепляемой в корпус резца.

Резец состоит из режущей пластины 1 (см.рис.), винта 2, прихвата 3, корпуса 4, регулировочного винта 5.

Режущая пластина из твердого сплава крепится в корпусе резца прихватом с винтом. Для регулировки выступа режущей кромки пластины из корпуса резца служит регулировочный винт.

Заготовка для режущей пластины - напаиваемая твердосплавная пластина 24790 по ГОСТ 25409-82.

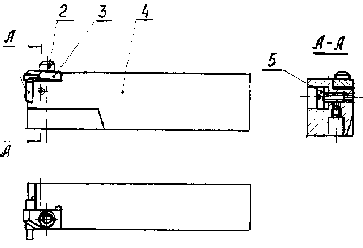

Рис. Резец со сменной перетачиваемой пластиной

Преимущества перед известными аналогами

Аналоги неизвестны

Стадия освоения

Внедрено в производство

Результаты испытаний

Позволило выполнять проточки внутренних канавок, нарезать внутреннюю метрическую или упорную резьбу.

Технико-экономический эффект

На 0,02-0,03% снижается трудоемкость работы на станке (смена и выверка резца). Полностью устраняются отходы пластин из-за появления термических трещин при пайке пластин.

Возможность передачи за рубеж

Возможна передача за рубеж
