Номер

04-064-01

Наименование проекта

Фреза

Назначение

Использование в узлах фрезерования фрезерно-пильных агрегатов в целях получения пиломатериалов и технологической щепы.

Рекомендуемая область применения

Лесопильное производство

Описание

Результат выполнения конструкторской разработки.

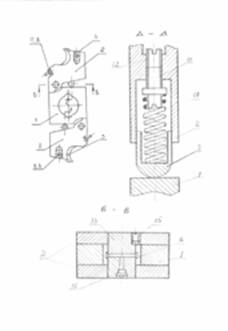

Фреза (см. рисунок) состоит из корпуса 1 с двумя резцедержателями 2, двух резцов 3, винтов с правой и левой резьбой 4, 5, 6, винтов с гайками 7, 8 для опоры резцов, двух подпятников 9, пружины, 10, регулировочных 11 и стопорных 12, 15 винтов, осей 13, втулок 14 и масленки 16.

В исходном положении фрезы резцедержатели под действием пружин через подпятники, регулировочные винты фиксируются в заданном положении, и резцедержатели упираются выступами в корпус. При встрече резца с обрабатываемым материалом, резцедержатель поворачивается вокруг оси, благодаря чему увеличивается угол среза щепы.

Фреза

Преимущества перед известными аналогами

Резцедержатели данной фрезы подпружинены в радиальном направлении и установлены на осях, закрепленных в корпусе фрезы с возможностью поворота.

Стадия освоения

Внедрено в производство

Результаты испытаний

Получена технологическая щепа и пиломатериалы.

Технико-экономический эффект

На 5-10% повысилась выработка щепы и возросло качество обрабатываемой поверхности пиломатериалов.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.04.2001
