Номер 04-048-01 |
|||
|
Наименование проекта Приспособление для зажима фрез. |
|||
|
Назначение Зажим концевых фрез в переходных оправках фрезерных станков конусностью 7:24 при безшомпольном креплении инструмента. |
|||
|
Рекомендуемая область применения Металлообработка, машиностроение. |
|||
|
Описание

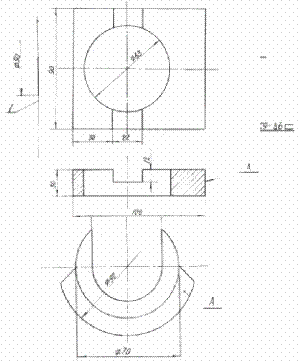

Результат выполнения конструкторской разработки. Приспособление 1 (см. рисунок) состоит из полувтулки 1 и приваренного к ней фланца 2 (материал ст3 ГОСТ380-88), обработанных в обозначенные размеры. Торцом А приспособление приварено к боковой стороне пристаночного столика станочника. Переходная оправка лысками по наружному диаметру бурта устанавливается в зев фланца 2, а своей конусной частью - в полувтулку 1 приспособления. Приспособление 2 (см. рисунок) представляет собой пластину толщиной 30 мм (материал ст3 ГОСТ380-88), в которой выполнено сквозное отверстие диаметром 63 мм и паз размерами 90х22х12 мм. Торцом А пластина приварена к боковой стороне пристаночного столика станочника. Переходная оправка сухарями со стороны бурта устанавливается в паз пластины. Внедрение приспособлений улучшает условия труда фрезеровщика при креплении концевых фрез в переходных втулках, обеспечивая их надежную фиксацию во время зажима-отжима инструмента, а также удобное горизонтальное правое в первом случае и вертикальное верхнее во втором случае - положение зажимного винта.
Приспособление № 1
Приспособление № 2 |
|||
|
Преимущества перед известными аналогами Внедрение приспособлений улучшает условия труда фрезеровщика при креплении концевых фрез в переходных втулках,обеспечивая их надежную фиксацию во время зажима-отжима инструмента. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект На 0,02% улучшены условия труда фрезеровщиков при креплении концевых фрез в переходных втулках. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 16.03.2001 |
