Результат выполнения технологической разработки.

Расчеты аэростатических опор выполняются численным методом, разработанным в ЭНИМСе. Он основан на аппроксимации поля давления в зазоре разностными алгебраическими уравнениями.

Программу расчета круглых и кольцевых плоских аэростатических опор разработали на кафедре машин и оборудования лесного комплекса АГТУ с использованием математического пакетаmaple v release 4.00aфирмыwaterloo maple inc.

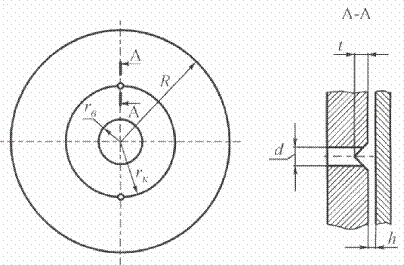

На рис.1 приведена часть развертки кольцевой плоской аэростатической опоры, наружным и внутренним радиусамиrи r _bсоответственно. Опора включает микроканавку радиусомr_к, в которой выполнены отверстия поддува диаметромd. Микроканавка имеет в сечении форму равностороннего треугольника высотойt. Программа позволяет рассчитывать опоры с различными конфигурациями микроканавок 9и их отсутствии) при произвольном расположении и количестве отверстий поддува.

Программу применяют при выборе типа и параметров плоских аэростатических опор и разработке рекомендаций по их конструированию и эксплуатации.

Рис.1. Аэростатическая опора.
