Наименование проекта Приспособление для обрабатывающего центра модели ИР 800ПМ4Ф4 |
|||
|
Назначение Сборка режущего и вспомогательного инструмента и установка захватов перед мерной настройкой на приборе БВ-2027 и зажимом в шпинделе обрабатывающего центра модели ИР 800ПМ4Ф4 |
|||
|
Рекомендуемая область применения Машиностроение и металлообработка. |
|||
|
Описание
Результат выполнения конструкторской разработки. Приспособление (см. рис.) представляет собой сварную конструкцию, состоящую из основания 1 и корпуса 2, изготовленных из стали СТ3 ГОСТ380-81 и соединенных ручной дуговой сваркой. В основании 1 выполнены 5 отверстий диаметром 16,5 мм для крепления приспособления винтами М16х50 к слесарному верстаку 3, а также отверстия диаметром 50Н14 и диаметром ?)Н14 для установки и сборки оправок с коническими хвостовиками с захватами, обеспечивающими зажим вспомогательного инструмента в шпинделе станка. Корпус 2 имеет отверстие диаметром 85Н7 с запрессованной в нем капроленовой втулкой 4, в которой после запрессовки растачивается отверстие с конусом 7:24 и два отверстия диаметром 48Н9 со шпоночными пазами для установки цилиндрических оправок и сборки с режущим инструментом. Шпонки 5 входят в пазы фланцев оправок с коническим хвостовиком и предназначены для их удержания от поворота при сборке с захватами и режущим инструментом.

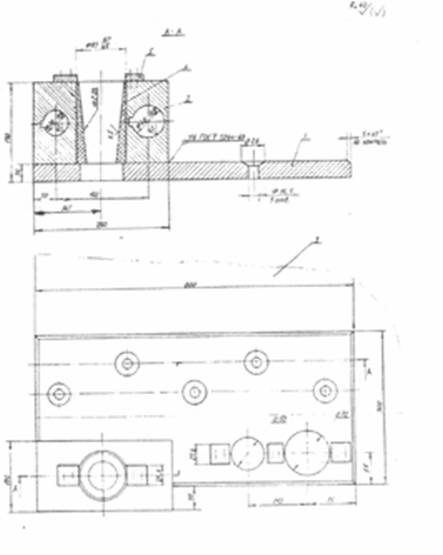

Рис. Приспособление для обрабатывающего центра модели ИР800ПМ4Ф4
|
|||
|
Преимущества перед известными аналогами Улучшение условий труда оператора на подготовительно-заключительных операциях. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект На 8% увеличивается срок эксплуатации вспомогательного инструмента и его сохранность. |
|||
|
