Результат выполнения конструкторской разработки.

В состав установки входят: реторта - 1ед., подъемник - 1 ед., леса -1 ед. кюбель - 10 ед., вращатель - 1 ед., крышка - 10 ед., колонка - 4 ед., башмак - 4 ед., щит - 1 ед., горелка - 1 ед.. шкаф электроаппаратуры - 1ед., жгут - 15 ед.

Пиролизер «Циклон-125» представляет собой вертикальную непрерывнодействующую реторту малой мощности. В реторте

«Циклон-125» применена противоточно-поперечная схема циркуляции потока теплоносителя внутри реторты, что позволяет интенсифицировать процесс пиролиза и использовать в качестве сырья низкосортную березовую древесину в виде крупномерной щепы. Процесс пиролиза древесины осуществляется за счет сжигания парогазов пиролиза и не требует дополнительного топлива.

Возможна переработка отходов, получающихся при переработке зерновых культур. При этом образуется мелкодисперсная порошкообразная угольная масса. Для последующего использования в различных отраслях народного хозяйства установка может комплектоваться устройствами для упаковки угольного порошка, брикетирования и прочего.

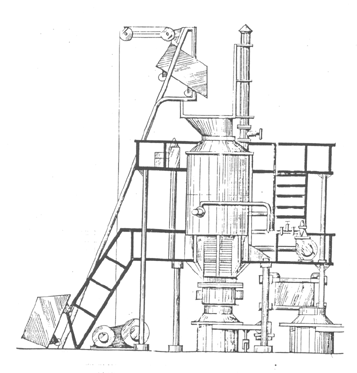

Рис.1 Пиролизер «Циклон-125». Общий вид

Конструкция пиролизера содержит принудительную систему циркуляции сушильного агента и регулирования его температуры, что предотвращает загрязнение парогазовых выбросов. Отбор парогазов пиролиза на верхней части зоны и сжигание их в зоне прокалки на раскаленной поверхности угля позволяет обеспечить высокое содержание нелетучего углерода в товарном продукте и равномерное качество получаемого угля. В реторте существенно упрощен узел охлаждения угля за счет исключения контура охлаждения газов водой, при этом предусмотрено окончательное охлаждение и стабилизация угля в закрытых емкостях-кюбелях. Особенностями установки «Циклон-125» являются ее малые габариты, возможность монтажа-демонтажа и перевозки ее автотранспортом в разобранном виде после выработки близлежащей древесины или другого сырья.
