Результат выполнения конструкторской разработки.

Задачей данного комплекса является использование сопутствующих продуктов, выделяемых в процессе активации, с целью подогрева активирующего агента и продукта для получения активирующего агента, а также ускорение процесса активации, повышение качества активации и снижение энергозатрат.

Комплекс средств для активации угля с печью для дожигания сопутствующих продуктов включает (см. рисунки 1, 2, 3) устройство для измельчения и сортировки 1, печь активации 2, устройство для производства активирующего агента 3, контейнер для активации 4. Контейнер для активации содержит крышку 6 с расположенным на ней устройством для загрузки и выгрузки 7, трубу 8, устройство для выхода газов 9, изготовленного в виде стакана с отверстием 10, заглушку 11. Устройство для подвода активирующего агента 12 выполнено в виде полой спирали 14, сопряженной с трубой, на которой в нижней части закреплен полый диск или концентрически расходящиеся полые лучи 15, кроме того, спираль, труба и верхняя часть диска или лучей перфорированы. При этом устройство 12 соединено с печью для дожигания сопутствующих продуктов 5, выполненной в виде трубы 18 с отверстием для поджигания факела 19. Труба 18 разветвляется на две или более ветвей 20 для подогрева активирующего агента и продукта для получения активирующего агента. Причем ветви снабжены заслонками 21, 22, герметизированы стенками 28, имеющими выходные отверстия 29, 30, отверстия 23, 24 для отвода продуктов горения, а также труба 18 имеет быстросъемное устройство 25 с входными отверстиями: 26 - для активирующего агента и 27 - для продукта для получения активирующего агента.

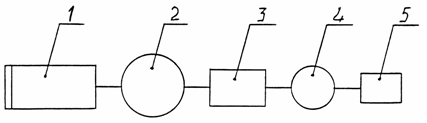

Рисунок 1. Схема комплекса

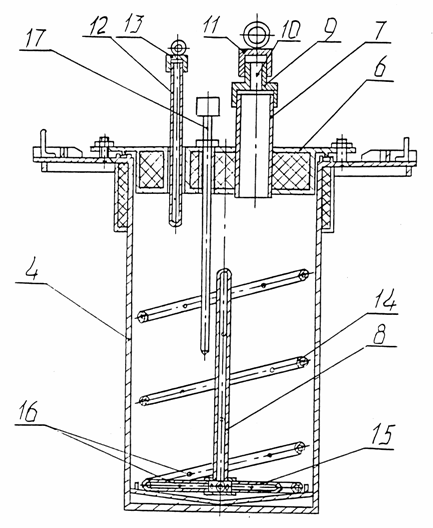

Рисунок 2. Контейнер для активации

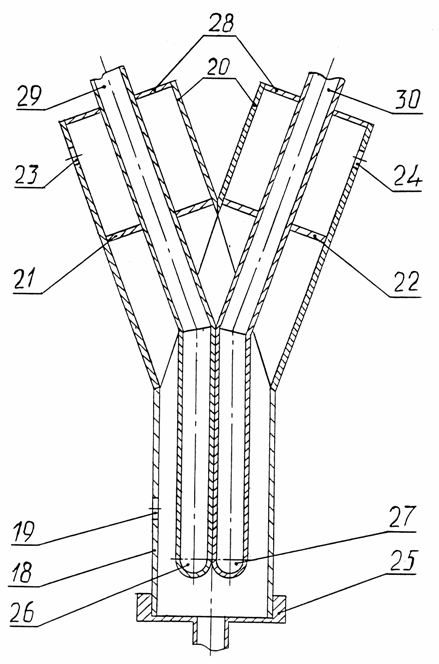

Рисунок 3. Печь для сжигания сопутствующих продуктов
