Результат выполнения конструкторской разработки.

Почвообрабатывающее орудие включает в себя рабочие органы вращательного типа, установленные на подпружиненных роликах или тягах.

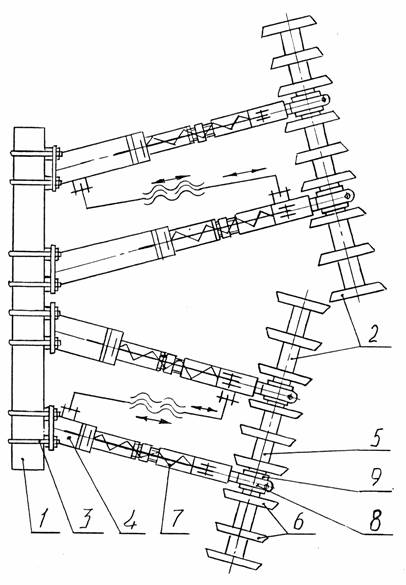

Почвообрабатывающее орудие содержит (см. рисунок) раму 1, к которой присоединены модули рабочих органов 2, каждый посредством двух отдельных шарнирно прикрепленных тяг 4, выполненных в виде установленных с возможностью вращения расположенных каждая под острым углом к продольной осевой линии орудия, осей 5 с закрепленными в них рыхлительными или прикатывающими рабочими элементами 6. При этом каждая из тяг соединена посредством пружины 7 и скобы 8 с размещенным в ней подшипниковым узлом 9 с рамой орудия и осью несущей рабочие элементы. Рабочие элементы выполнены в виде обечаек, сопряженных внутри с многогранниками посредством лучей, прилегающих к граням и углам многогранников. При этом лучи своими концами соединены с обечайками, причем в центре многогранников выполнены отверстия для соединения рабочих элементов с осью.
