Результат выполнения конструкторской разработки.

Бытовой фильтр позволяет повысить эффективность очистки воды, подаваемой для групповых водопользователей, школ, больниц, детских садов и т.д.

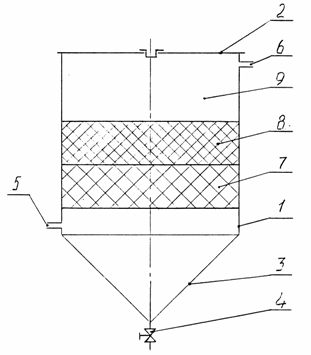

Бытовой фильтр содержит (см. рисунок) цилиндрический корпус 1, крышку 2, гидроциклон 3 со сливным отверстием 4, подводящий 5 и отводящий 6 патрубки, фильтрующую загрузку. Фильтр содержит, как минимум, по одному фильтрующему 7 и сорбирующему 8 слою, причем сорбирующий слой расположен над фильтрующим, а между сорбирующим слоем и крышкой расположено свободное пространство 9, заполненное очищенной водой. При этом отводящий патрубок выполнен в свободном пространстве, а подводящий подсоединен тангенциально к корпусу фильтра. Производительность фильтра рассчитана по формуле

, где

q- производительность фильтра в м ³/час

p- 3,14

r- радиус фильтра

h- толщина фильтрующего слоя, м

h₁- толщина сорбирующего слоя, м

t- время, час

k- коэффициент фильтрации

a- коэффициент сорбции

g- допустимый коэффициент очистки

Упрощена конструкция и улучшено сорбирование химических веществ, белков, микроорганизмов, запахов.
